PCB抄板乃是提供电子零组件安装与插接时主要的支撑体，经特定的电路设计，将连接电子零组件之线路绘制成

配线图形，再将此图案制作成胶片，然后在铜箔层板上经过图形显像、钻孔、电镀、蚀刻等加工过程，故pcb抄板

乃是组装电子零件之前的基板。此产品之主要功能便是将各种电子零组件，藉由pcb抄板所形成之电路板设计，达

成中继传输之目的，以使各项零组件之功能得以发挥。

  深圳市诚驰电路科技有限公司长期专注PCB反向技术研究，前身为专业抄板技术服务团队，为国内各家抄板公司

提供大型疑难项目解决方案，目前已经成为业界领先的PCB完整解决方案提供商。在PCB抄板领域里，诚驰电路科

技对多层PCB板有极其详尽透彻的了解，对含有激光孔、盲孔、埋孔的高端PCB板结构及走线规则也有着深入的研

究。无论是元件密集，遍布微带线、等长线的电脑主板、高端显卡板、千兆网络设备基板，或是对高频处理要求苛

刻，电磁兼容性控制严格的小灵通主板、手机主板、无线网卡及其他无线通讯设备，以及叠层多达32层，盲孔埋孔

密布的工控主板，我们都能依据客户提供的一套完好样板（或样机）一次性克隆成功，电路准确率保证100%，抄

板精度1mil。

  我们采用最先进的扫描工艺与软件技术相结合，克隆单，多层级PCB，各种盲埋孔高难度PCB。无论是元件密集，

遍布微带线、等长线的电脑主板、高端显卡板、千兆网络设备基板，或是对高频处理要求苛刻，电磁兼容性、阻抗

控制严格的小灵通主板、手机主板、无线网卡等无线通讯设备，以及叠层多达30层，盲孔埋孔密布的工控主板，我

们都能依据客户提供的一套完好样板（或样机）一次性克隆成功。

  我们拥有新颖的逆向设计思路和方法技巧，能进行板级电源完整性分析，进行结果验证，并且根据PCB抄板导出的技

术文件逆向设计出走线清晰、布局合理的原理图。并可以生成现在流行的PCB设计软件格式文档，如POWER-PCB、

PROTEL99、PADS2000等；还可为您制作PCB样板原理图、PCB封装图、BOM清单及PCB打样或批量生产等；并可

站在客户的角度进行二次开发，满足您的各项需求。

  我们完成的PCB抄板类型涉及各行各业，可以抄单面板、精密双面板、4-38层多层板、数钻盲孔、埋孔板、一阶激

光盲孔板、二阶激光盲孔板、三阶激光盲孔板、四阶激光盲孔板、五阶激光盲孔板、六阶激光盲孔板、七阶激光盲孔

板、激光埋孔板、超高频板(100HZ以上)、陶瓷板、铝基板等，涉及产品门类包括PC主板、笔记本电脑主板、大型路由

器、网络设备；手机、小灵通、对讲机、DVB 卫星接收机；C KU波段高频头、数码相机、数码摄录机、蓝牙设备、

DVD 便携式视听设备、无线通讯模块、其它高精密电子产品等。

  我们不仅能完善并解决当前PCB设计布线中的一些缺陷与不足，并拥有全套先进的实验设备，能测试PCB板线路信

号的所有状态，满足客户对PCB改板的要求。为那些专注产品市场推广的客户节省大量改板时间和改板费用，帮助客

户永远在产品市场上具有领先优势，为客户创造价值。

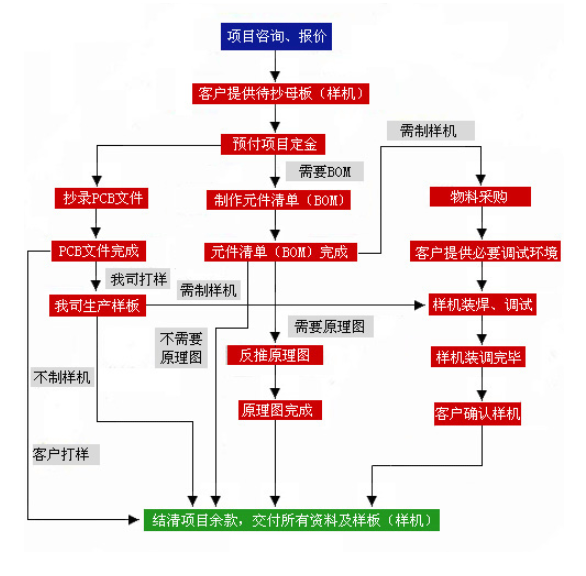

PCB抄板流程图：
