音频放大器

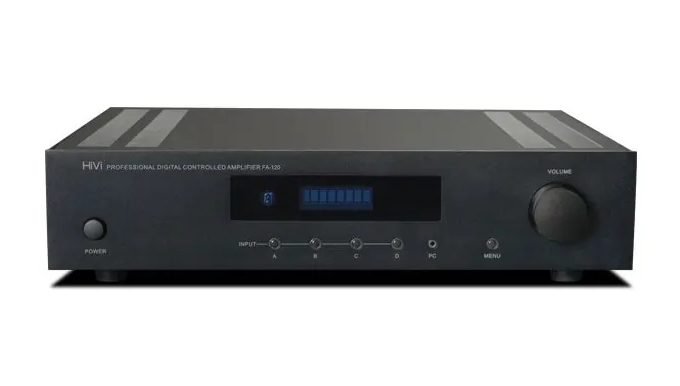

音频放大器是在产生声音的输出元件上重建输入的音频信号的设备，其重建的信号音量和功率级都要理想——如实、有效且失真低。音频范围为约20Hz～20000Hz，因此放大器在此范围内必须有良好的频率响应（驱动频带受限的扬声器时要小一些，如低音喇叭或高音喇叭）。根据应用的不同，功率大小差异很大，从耳机的毫瓦级到TV或PC音频的数瓦，再到“迷你”家庭立体声和汽车音响的几十瓦，直到功率更大的家用和商用音响系统的数百瓦以上，大到能满足整个电影院或礼堂的声音要求。

音频放大器是多媒体产品的重要组件之一，广泛应用于消费类电子领域。线性音频功放因失真小、音质好，在传统的音频放大器市场上一直占主导地位。近年来，随着MP3、PDA、手机、笔记本电脑等便携式多媒体设备的普及，线性功放的效率和体积已不能满足市场的要求，而D类功放以效率高、体积小等优点越来越受到人们的青睐。因此，高性能的D类功放具有十分重要的应用价值及市场前景。

音频放大器的发展先后经历了电子管（真空管）、双极型晶体管、场效应管三个时代。电子管音频放大器音色圆润，然而它体积庞大、功耗高、工作极不稳定，且高频响应不佳；双极晶体管音频放大器频带宽、动态范围大、可靠性高、寿命长，且高频响应好，然而它的静态功耗、导通电阻都很大，效率难以提高；场效应管音频放大器具有与电子管同样圆润的音色，同时它的动态范围宽，更重要的是它的导通电阻小，可以达到很高的效率。

结构组成

音频放大的目的是以要求的音量和功率水平在发声输出元件上高效率、低失真地重现音频输入信号。音频信号的频率范围为20Hz～20000Hz，因此音频放大器必须具有良好的频率响应。音频放大器通常由前置放大器和功率放大器组成。

前置放大器

音频信号源信号的幅度一般很小，不能直接驱动功率放大器，因此必须先将它们放大到一定幅度，这就需要用到前置放大器。除了信号放大功能，前置放大器还可以同时具有音量调节、音调控制、响度控制和声道均衡等功能。

功率放大器

功率放大器简称为功放，它的目的是给负载提供足够大的电流驱动能力，实现功率放大。D类功放工作在开关状态，理论上它无需静态电流，具有很高的效率。

典型的D类功放拓扑结构如图3所示：它由三角波发生器、比较器、功率输出级以及LC低通滤波器组成。
