一、AOI技术详解：如何为PCBA品质护航？
1. AOI的三大核心技术
（1）高精度光学成像
采用千万级像素摄像头+多角度光源（如环形光、同轴光），可识别01005微型元件（0.4mm×0.2mm）及微米级焊点缺陷。
对比项：传统目检仅能检测≥0603封装，AOI精度提升10倍以上。
（2）智能图像算法
通过深度学习模型（如CNN）自动分类缺陷，支持：
✅ 元件缺失/错件 ✅ 焊锡少锡/桥接 ✅ 极性反/偏移 ✅ 墓碑效应
（3）实时数据反馈
检测结果同步至MES系统，生成SPC统计图表，快速定位工艺问题（如锡膏印刷厚度偏差）。
2.AOI在PCBA全流程的应用
二、为什么选择AOI？

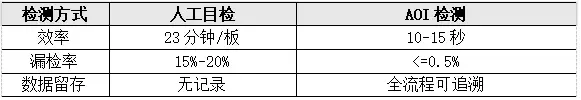

1. 对比传统检测方式的优势
2. 小型化/高密度PCB的必选项
应对BGA、QFN隐藏焊点、HDI板微孔等人工无法检测的场景。
三、诚驰的AOI技术升级与服务赋能
1. 服务软实力
零缺陷保障：严格质检19道工序（含首件检验、X-ray、功能测试）。
快速响应：24小时在线客服，最快23小时出报价。
成本优化：通过AOI数据反向优化贴片参数，帮客户平均降低返工成本30%。
一站式PCBA：从辅助研发到成品组装，致力于提供一站式电子装配解决方案。
