半金属化孔作为一种特殊的结构，扮演着重要的角色。它不仅能够提高电路板的连接性，还能节省空间和成本，成为一些高密度、高集成电路设计中的关键工艺之一。

1.1 半金属化孔的定义

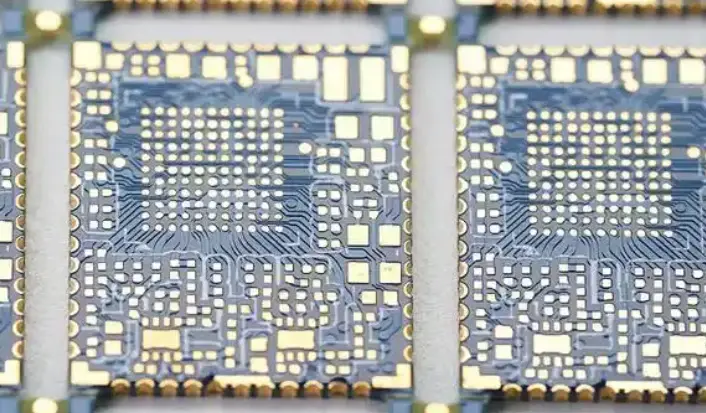

半金属化孔，又称为半孔或邮票孔，是在PCB板边缘将原本的金属化孔经过加工，保留一部分金属化的结构。与传统的完全金属化孔不同，半金属化孔只在孔壁的部分区域形成金属层，通常只保留一半的金属化层。这种结构的主要目的是方便焊接，特别适用于母板与子板之间的连接，可以通过这些半金属化孔与母板以及元器件引脚进行焊接。它能够节省空间和成本，并且在一些紧凑型设计中，极大地提升了焊接的效率和质量。

1.2 半金属化孔的应用背景

随着电子设备小型化和功能复杂化，传统的通过连接器来实现电路板与其他板之间连接的方式逐渐无法满足需求。半金属化孔的设计不仅能减少连接器的使用，还能通过焊接直接连接母板和子板，节省空间、降低成本，同时提升电路板的可靠性。在一些需要高密度连接的PCB设计中，半金属化孔提供了一种灵活、有效的解决方案。

然而，尽管半金属化孔具有很多优点，其加工过程中也面临着一定的挑战，包括孔壁铜皮翘起、批锋残留等问题，这需要在设计和生产过程中加以解决。

二、半金属化孔的技术原理

2.1 半金属化孔的制作工艺

半金属化孔的制作过程涉及多道工艺，要求高精度和严格的控制。其主要步骤包括钻孔、沉铜、外层线路制作、半孔成型、去膜、蚀刻以及剥锡等。下面我们将详细介绍每个步骤的原理与作用。

1. 钻孔：首先，通过钻孔设备在PCB板上打孔，确保孔的位置、直径和深度符合设计要求。钻孔的精度直接影响后续的金属化效果，因此要求在这一步骤中达到高精度。

2. 沉铜：钻孔后的PCB基板需要通过化学镀铜技术，在孔壁上沉积一层薄铜。这一过程使得原本绝缘的孔壁具备导电性，从而为各层电路的电气连接提供基础。

3. 外层线路制作：通过压膜、曝光、显影等步骤，将电路图形转移到PCB表面。随后进行二次镀铜和镀锡，以加厚孔壁上的铜层，并保护其不受损坏。

4. 半孔成型：采用数控铣机或机械冲床将板边的圆形孔切割成半孔。数控铣机具有高精度和高灵活性，适用于复杂形状的半孔加工；而机械冲床则适合高效率、精度要求较低的半孔加工。

5. 去膜：去除之前压膜过程中的抗电镀膜，露出铜层，为后续的蚀刻工艺做好准备。

6. 蚀刻：将去膜后的PCB板放入蚀刻槽中，去除裸露铜层，只保留需要的电路图形和半金属化孔的铜层。

7. 剥锡：最后，通过剥锡工艺去除半金属化孔孔壁上的锡层，使孔壁的铜层显露出来，完成半金属化孔的加工。

2.2 半金属化孔的设计规范

为了确保半金属化孔的加工质量和焊接效果，需要遵循一定的设计规范。常见的设计规范如下：

• 半孔焊盘边到板边距离：一般要求≥1mm，以确保孔壁的稳定性和加工精度。

• 半孔直径：半孔的直径通常不小于0.6mm，以保证孔的焊接性能和承载能力。

• 半孔孔边到孔边的距离：最小值为0.6mm，以防止孔之间的铜箔相互干扰或连接失败。

• 半孔单边焊环：要求单边焊环不小于0.25mm，极限为0.18mm，以确保焊接过程中的稳定性和可靠性。

这些设计规范有助于确保半金属化孔在加工、焊接和应用中的表现，减少加工过程中出现的缺陷。

三、常见问题与解决方案

3.1 孔壁铜皮翘起

在半金属化孔的加工过程中，孔壁铜皮翘起是一个常见的问题。过多的铜层会导致应力集中，进而使铜箔在加工过程中翘起。为了避免这一问题，设计人员可以采取以下措施：

• 优化沉铜工艺：通过优化化学镀铜工艺，控制铜层沉积的均匀性和厚度，减少应力。

• 适当开槽：在敷铜区域适当开槽，能够有效缓解铜箔的应力，减少翘起的风险。

3.2 批锋残留

批锋残留是指在半孔成型过程中，切割出来的孔边缘出现的毛刺或不规则铜箔。这些批锋可能影响焊接质量，甚至导致电路板短路或开路。为了解决这个问题，可以采取以下方法：

• 精细加工：采用数控铣机等高精度设备进行加工，减少批锋的生成。

• 去毛刺处理：在半孔成型后进行去毛刺处理，去除孔壁周围的多余铜箔，确保孔壁平整。

3.3 影响焊接质量的因素

由于半金属化孔的特殊性，其焊接质量可能受到孔壁铜层厚度不均、锡层覆盖不完全等因素的影响。为提高焊接质量，可以通过以下方式优化设计：

• 控制镀锡工艺：确保半孔孔壁的锡层均匀且完整，以提高焊接时的可靠性。

• 加强焊盘设计：确保半孔焊盘的尺寸符合规范，避免焊接过程中出现桥连或焊点不良的现象。

通过合理的设计与工艺控制，可以实现高质量的半金属化孔，从而提高PCB的性能和稳定性，满足日益复杂的电子设备需求。
