在电子设计领域，Altium Designer（AD）、PADS和Cadence Allegro是工程项目中三大主流PCB设计工具。

下文将结合工程师的实际使用反馈，梳理这三款软件的核心特点及其更适合的应用场景。（文末内容不容错过）

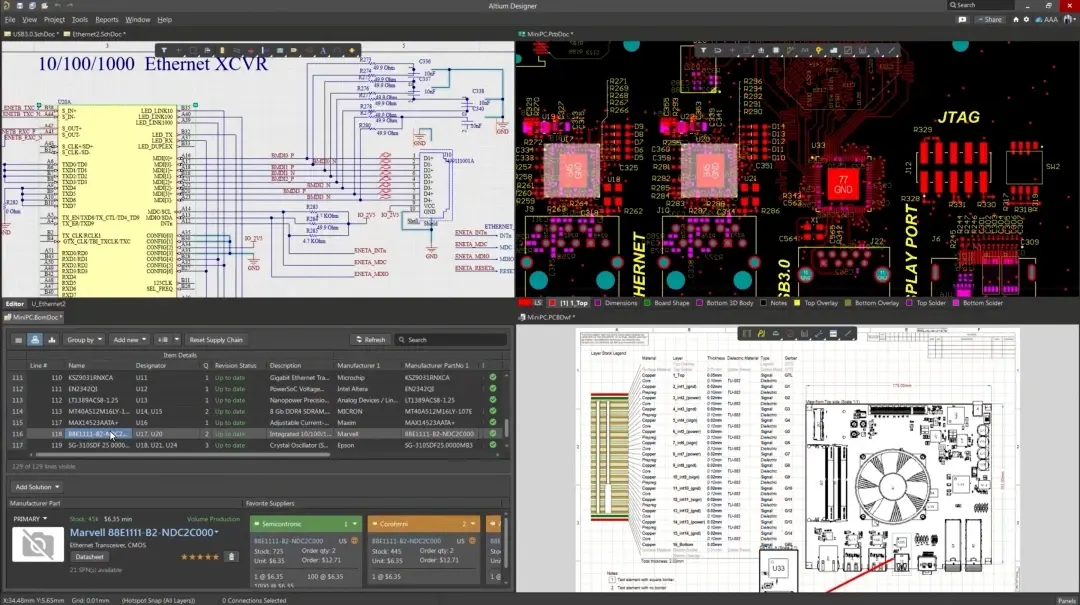

Altium Designer 优点： 1、流程集成度高：原理图、PCB、规则检查与制造输出集中在同一环境中，适合节奏快、人员精简的小团队。 2、上手成本低，学习曲线平缓：中文界面、操作逻辑直观，原理图与PCB双向同步成熟，修改设计不易遗漏，减少重复劳动。 3、配套资源和可视化能力完善：元件资源相对丰富，3D视图可用于检查高度与装配干涉，能提前避免低级错误。

缺点： 1、授权成本偏高：订阅制对个人用户和小微团队不够友好。 2、复杂设计存在边界：在高密度多层板、严格高速约束或超大规模项目中，性能稳定性和规则管理能力与高端专业工具相比仍有差距。 3、功能冗余：部分扩展功能在基础PCB设计中使用频率不高，对部分用户而言增加了学习与资源负担。 适用场景： 适合消费电子、工业控制等中小型项目，以及高校教学和PCB设计入门阶段，对强调效率和流程完整性的小团队尤为友好。 👉 点击查看软件详情 PADS 优点： 1、工程逻辑清晰：原理图、PCB设计和约束管理思路偏传统工程流程，对有一定PCB经验的工程师来说更容易建立规范化设计习惯。 2、性能与稳定性表现均衡：在中高复杂度、多层板设计中，运行稳定性和响应速度普遍优于入门级工具，适合长期工程项目使用。 3、规则与约束能力较完善：差分线、等长、间距等规则支持清晰。

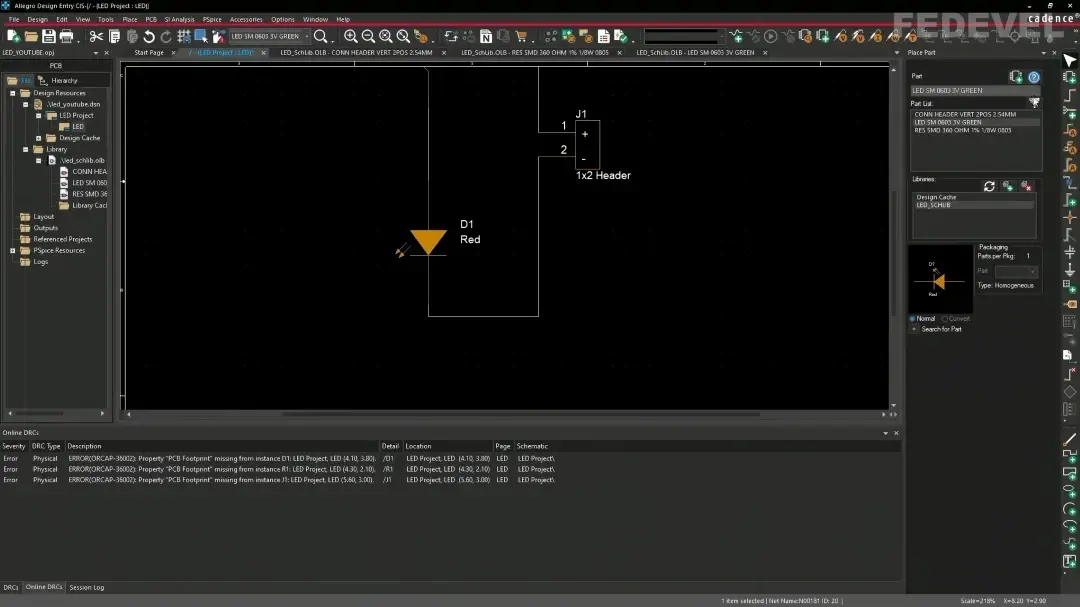

缺点： 1、上手门槛相对较高：界面与操作逻辑相对传统，新手需要一定学习和适应成本。 2、原理图体验工程化：原理图功能强调流程一致性，对设计规范和库管理依赖较强。 3、超复杂高速设计能力有限：在极端高速、高密度、强约束场景下，规则管理深度和灵活性有限。 适用场景： 适合具备一定PCB经验、强调工程规范和长期稳定性的设计团队，常见于工业控制、通信设备及中等复杂度项目。 👉 点击查看软件详情 Cadence Allegro 优点： 1、复杂设计的能力突出：在高密度多层板、高速信号、严格约束条件下，稳定性和可控性方面优势明显。 2、约束管理体系成熟：提供完善的Constraint Manager，可对电气、物理、拓扑等多层级规则进行系统管理，是高速设计的核心优势。 3、适合企业级协作：支持大规模设计数据管理，适合多人协作、流程规范要求高的企业级项目。

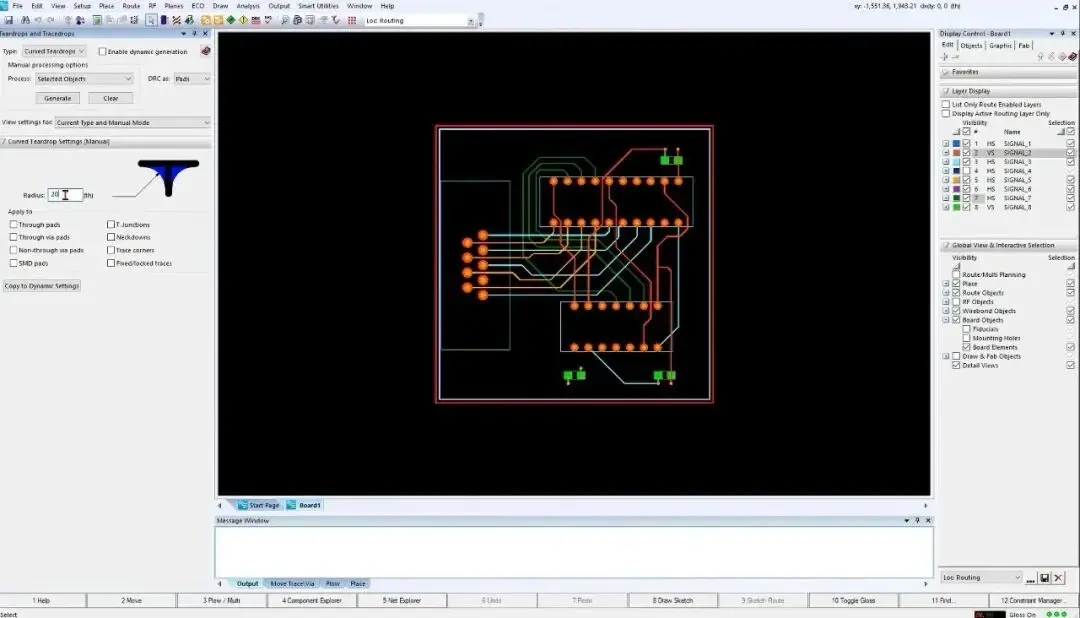

缺点： 1、学习成本与使用门槛较高：操作逻辑偏专业化，新手难以快速上手，对工程经验依赖明显。 2、部署和使用成本高：授权费用、培训和环境搭建成本较高，更适合中大型企业。 3、对入门和小项目不友好：在简单或节奏快的小项目中，效率优势难以完全体现。 适用场景： 适合高速、高密度、超大规模PCB设计项目，以及对设计规范、协作和可靠性要求极高的行业场景；在小型项目或入门阶段，通常并非首选，但在复杂工程中几乎不可替代。

👉 点击查看软件详情

功能列表的对比终究是静态的。软件的生命力，存在于工程师日复一日的工程实践与口碑传播之中。

近年来，PCB设计工具的生态持续分化，真实的用户反馈往往比官方手册更能揭示一款工具的脾性与边界。

在具体工具选择上，工程师们往往会给出各自的“个人公式”。

有人总结为：“简单板子用嘉立创EDA，复杂板子上KiCad。”

也有人态度更为直接：“不管简单复杂，Allegro才是永远的神。”

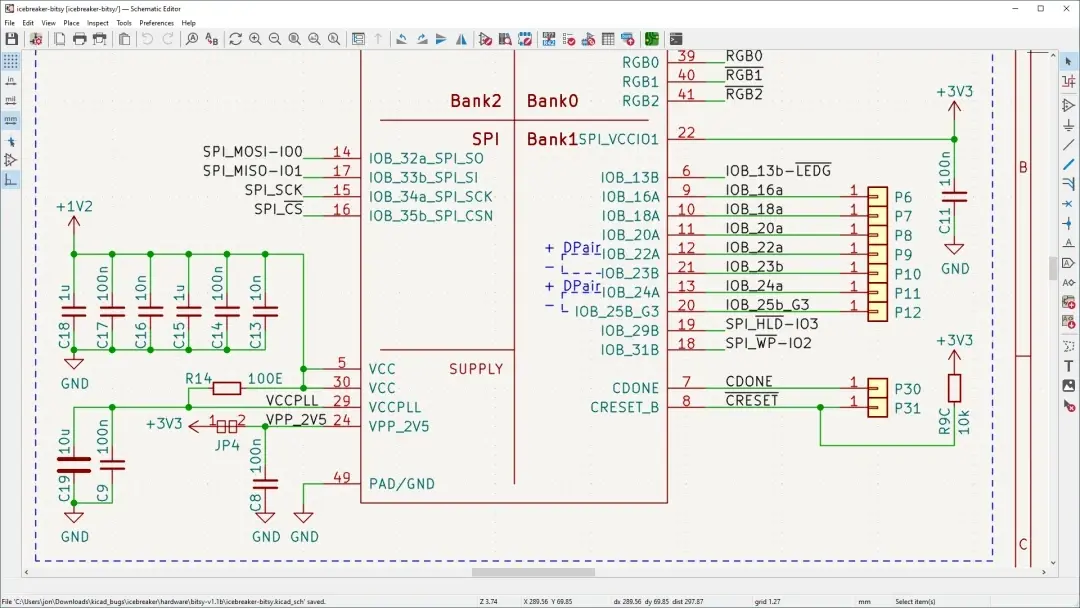

以KiCad为代表的开源工具关注度显著提升。不少工程师提到，从商业软件切换到KiCad后，最直观的感受是“轻量、响应快，对电脑配置要求低”。

也有人回忆：“我毕业后用的第一款就是这个KiCad。”

云端一体化平台则提供了另一条路径。嘉立创EDA通过整合设计环境、元件库与制造服务，构建了从设计到生产的闭环，凭借易上手和丰富的器件库，在个人开发者、教育及初创团队中迅速普及。

关于嘉立创EDA，讨论中的评价高度集中：“好上手，器件库全。”

一位有着三十年经验的资深工程师直言：“高端手机、电脑PCB用Allegro，中端多用Altium Designer，在消费电子制造等特定领域，PADS的应用依然广泛。”

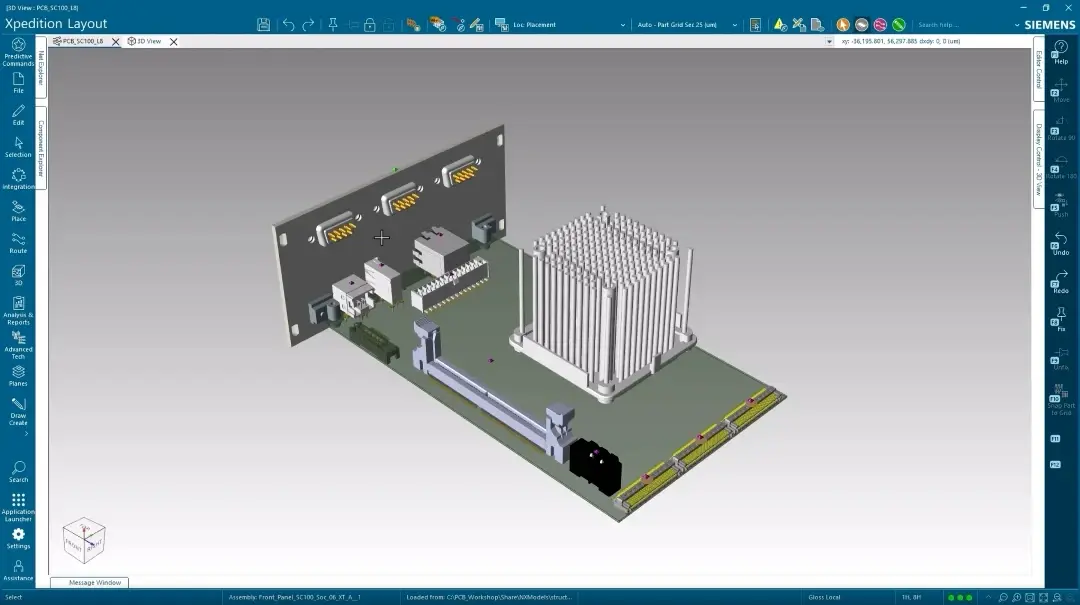

在高端工具的讨论中，也常有人把话题直接引向Xpedition：“Allegro能整的，Xpedition基本都能整，有些Allegro顶到边界的地方，它反而更灵活。”

总体而言，新工具并未取代传统软件，而是让选择变得更加场景化与分层化。

正如一位工程师所言：“用哪种工具，跟你所处的环境关系很大。”公司流程、行业规范、项目复杂度与团队经验，共同构成了比工具功能本身更关键的选择框架。

最终，熟练驾驭工具，实现“人机合一”，才是工程实践中的真正目标。

你在实际项目中最常用哪一款PCB工具？欢迎留言区交流。
