铺设PCB大面积地线的作用

发布时间：2026-02-25 点击数：0

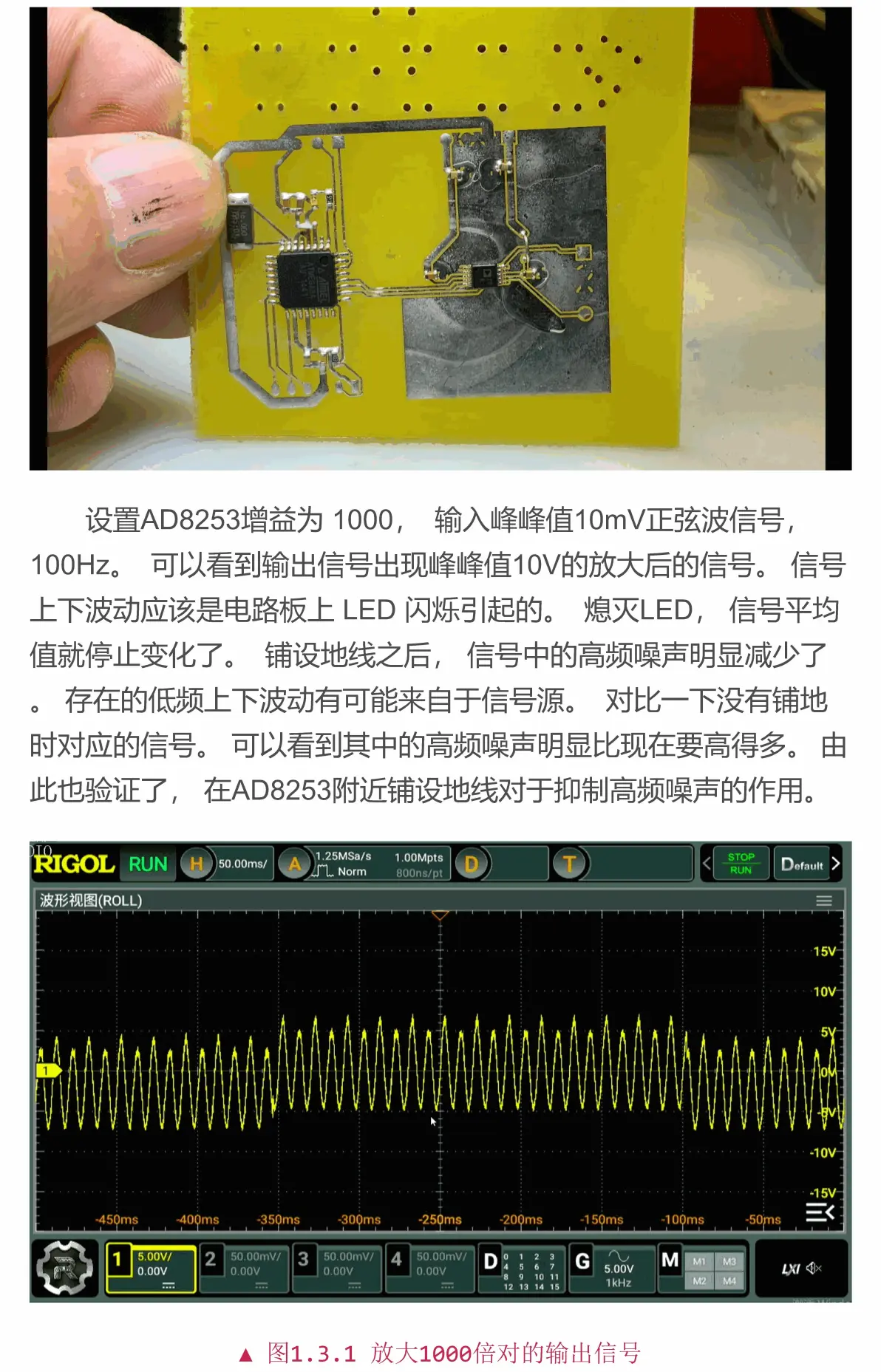

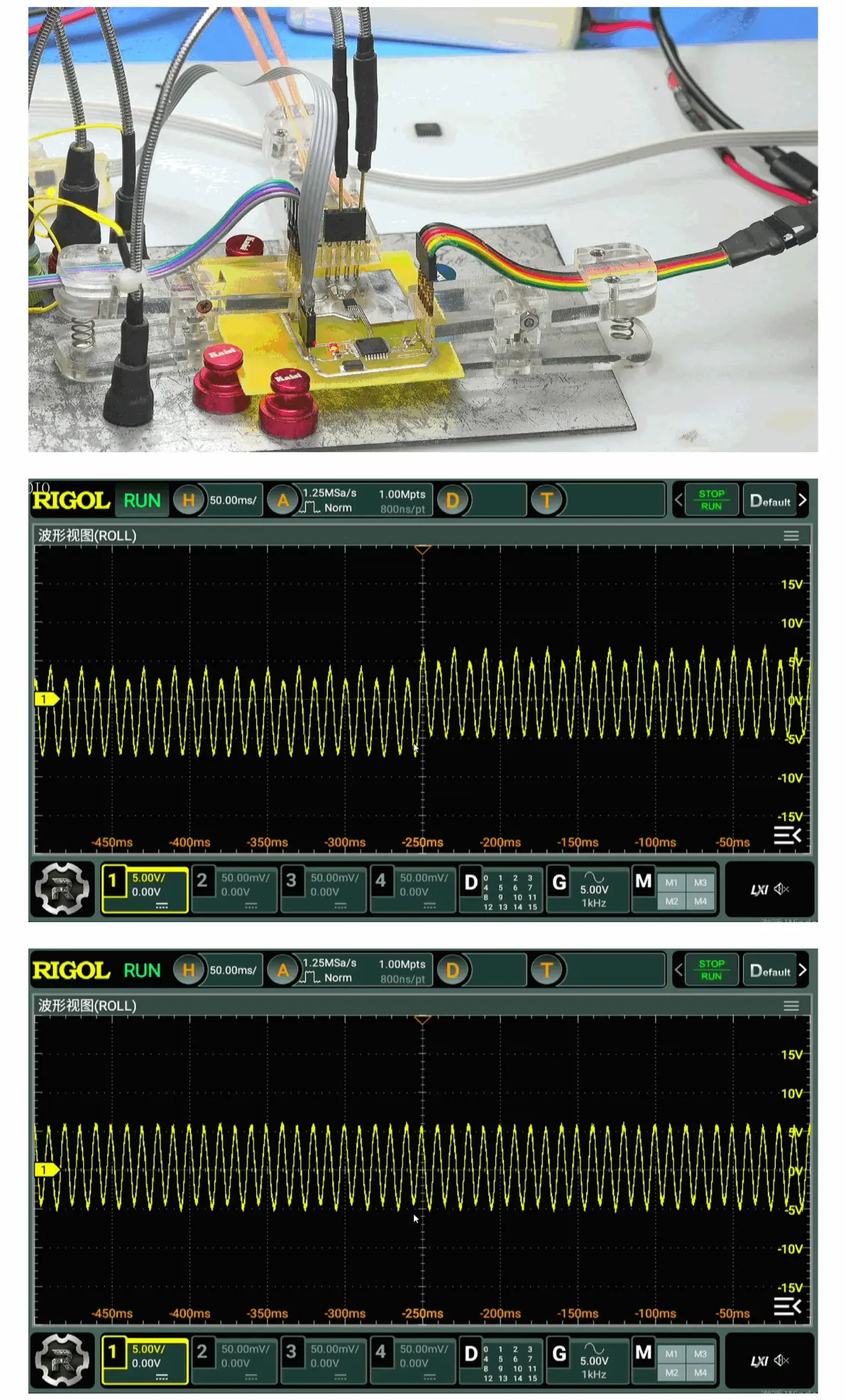

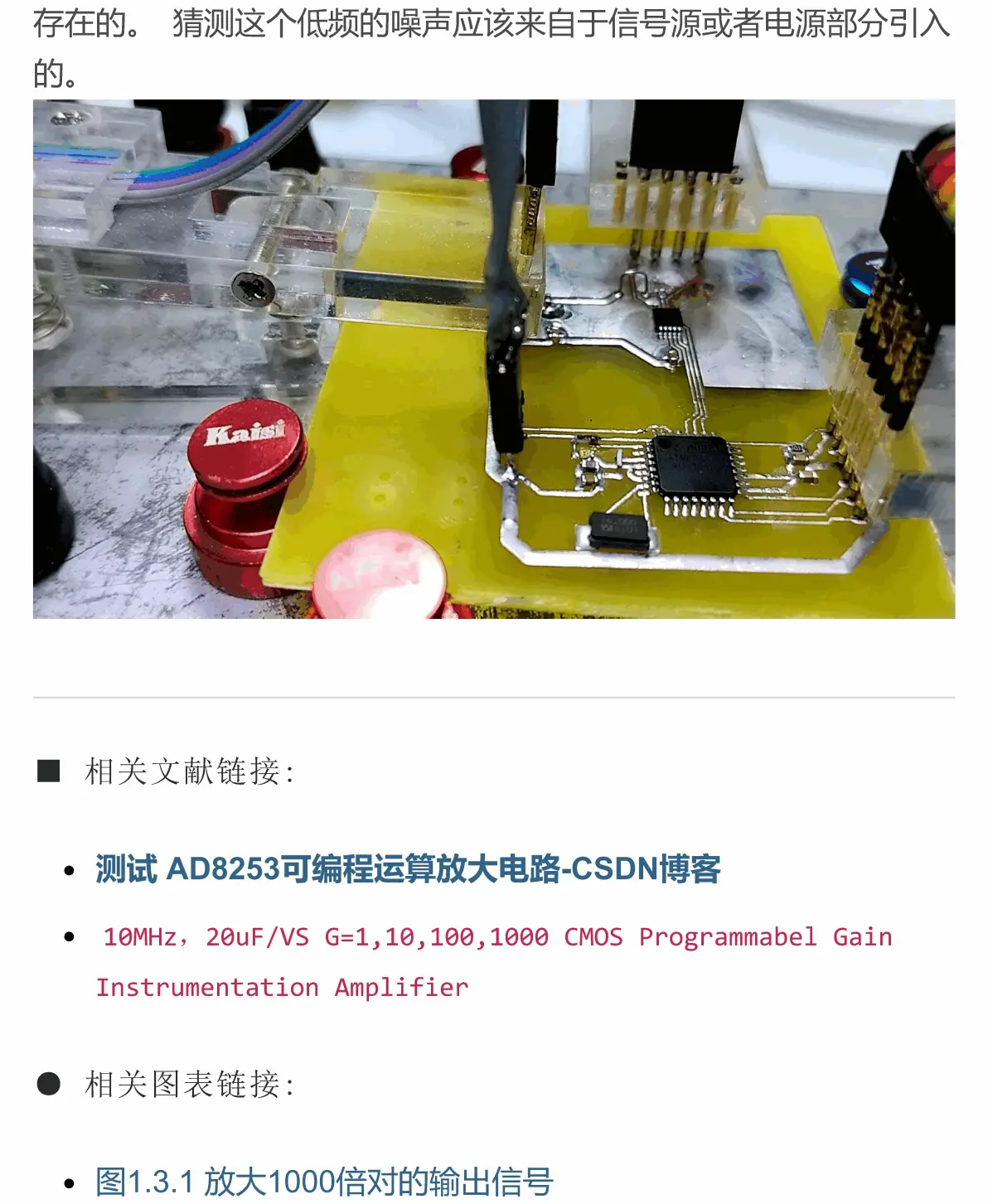

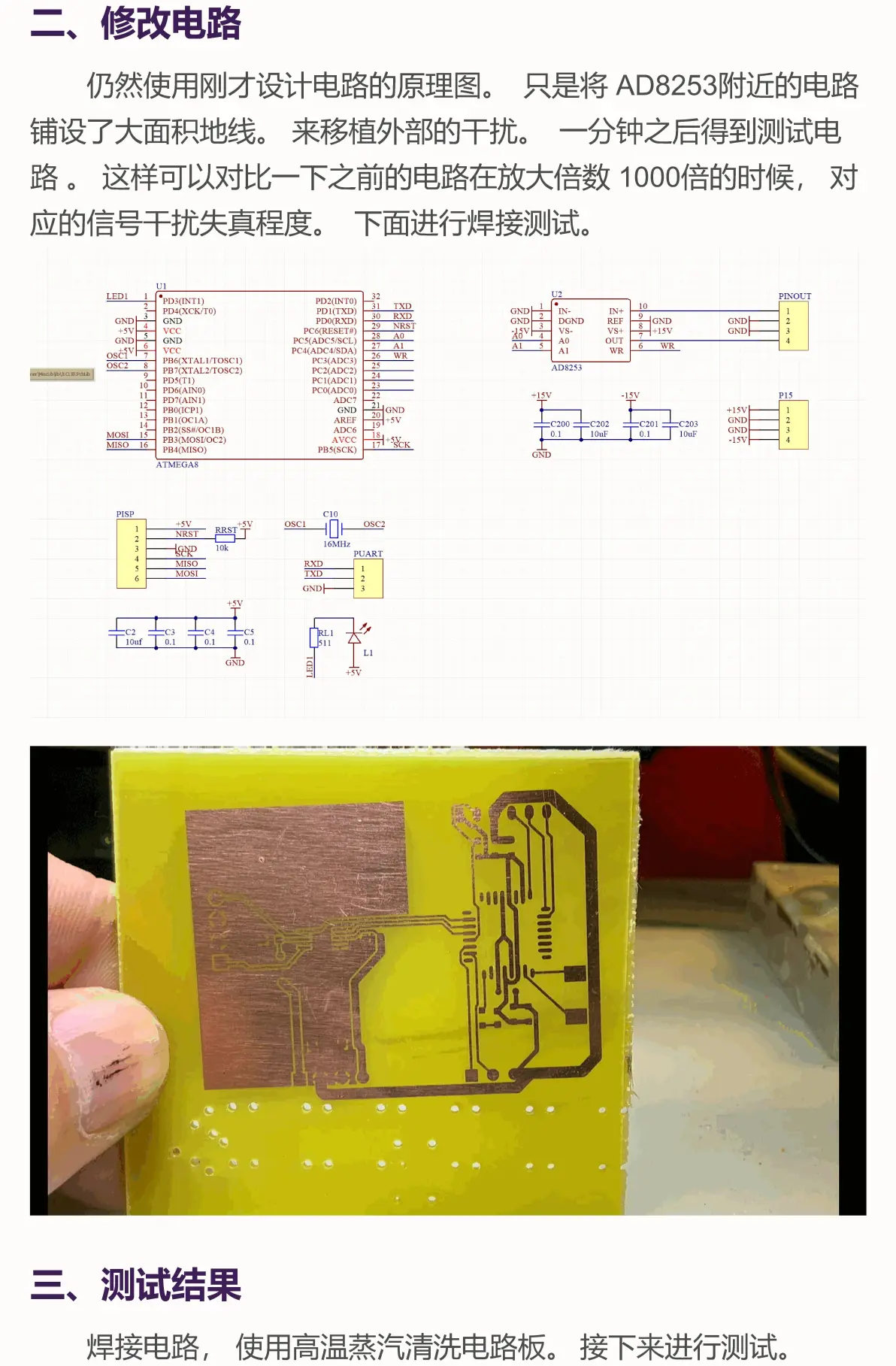

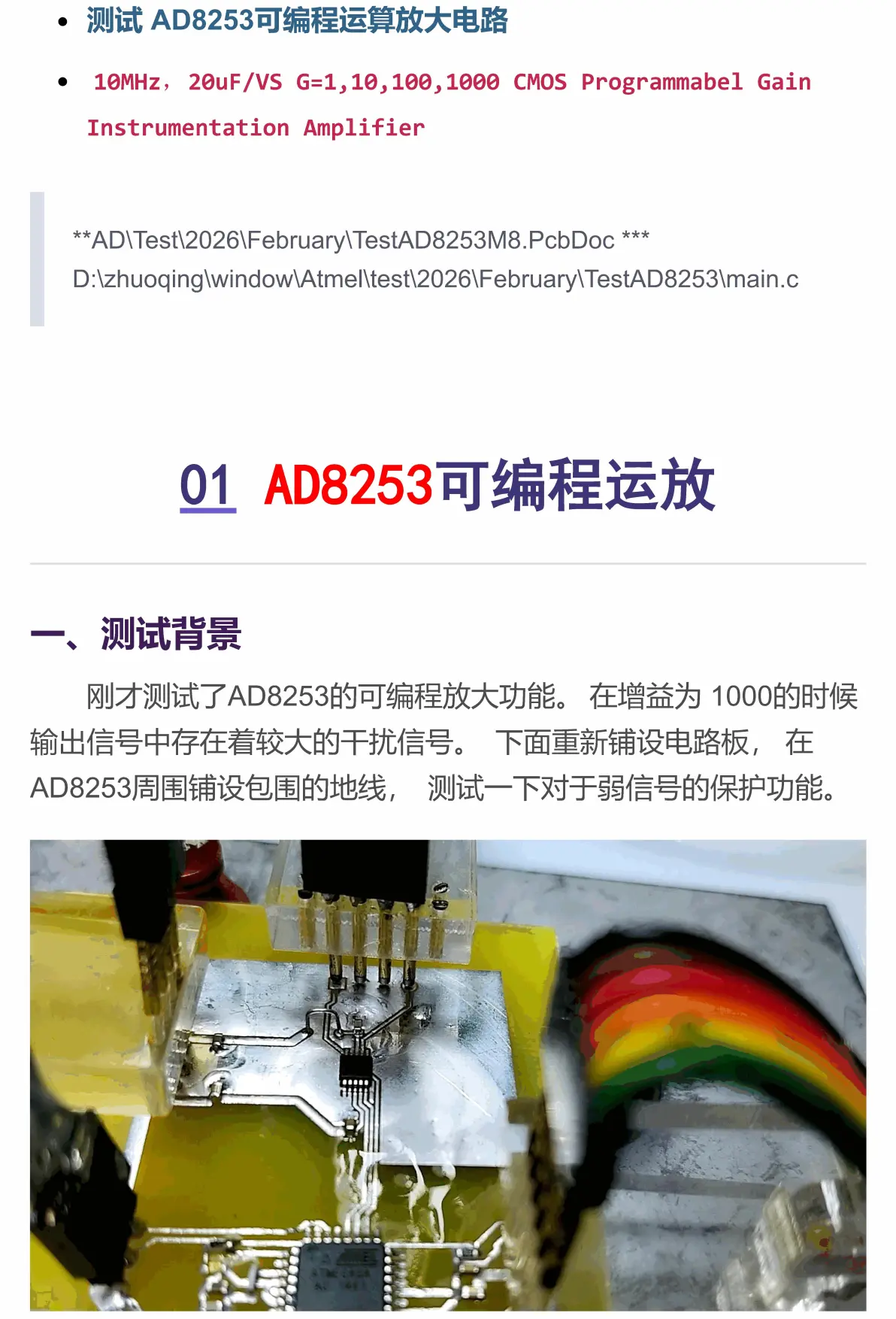

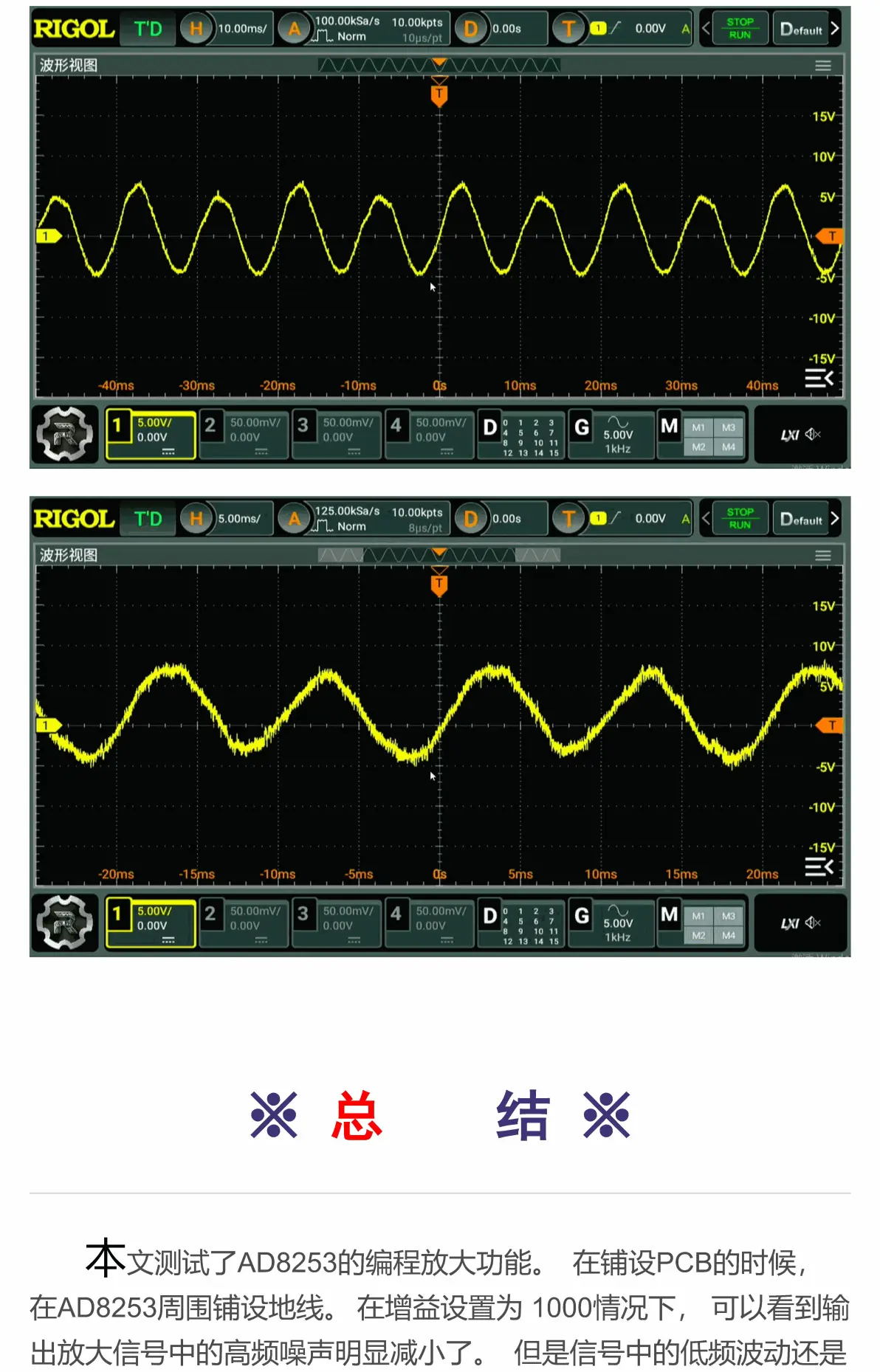

简 介： 本文测试了AD8253可编程运算放大电路的高增益性能。通过在芯片周围铺设地线，有效抑制了1000倍放大时的高频噪声干扰，但低频波动仍存在。实验对比了铺地与未铺地电路板的输出信号，验证了地线布局对噪声抑制的重要作用。测试结果表明，合理的PCB设计可显著改善高增益放大电路的信号质量。相关数据图表和测试视频已附在原文中。


关键词：AD8253，地线
