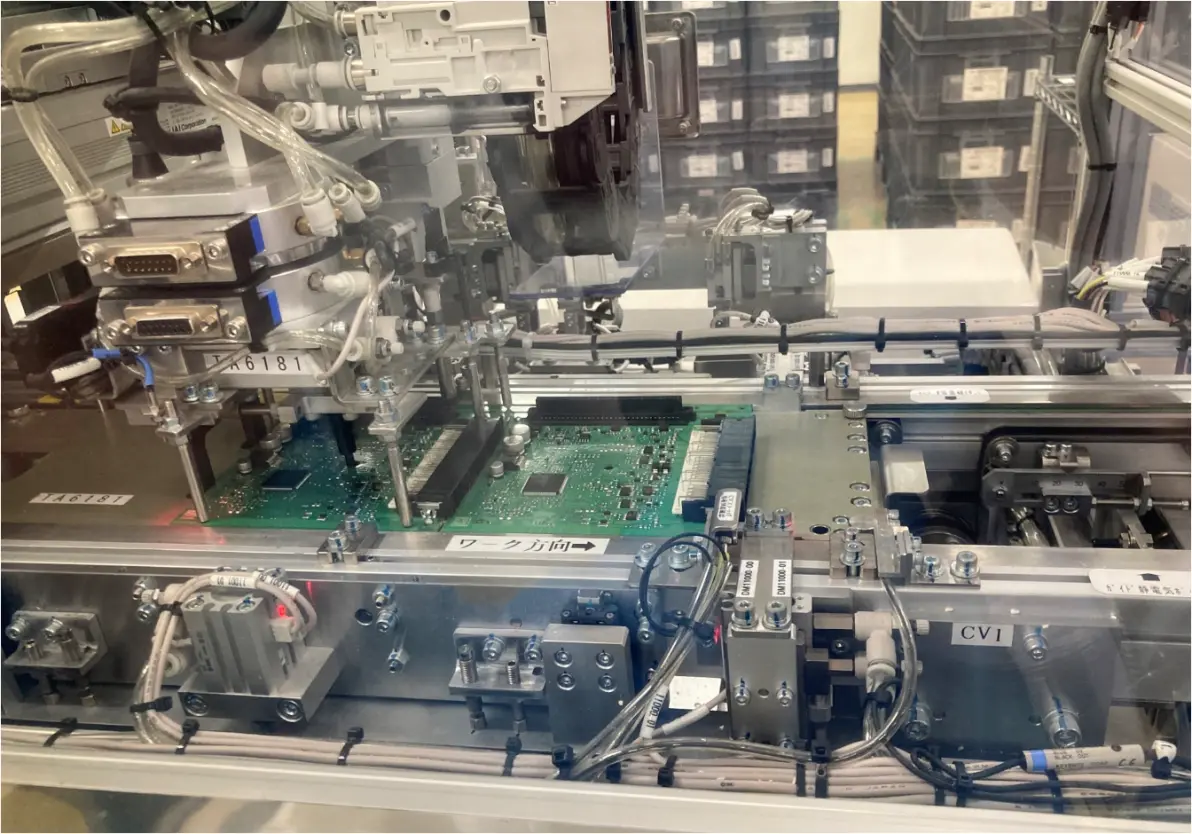

在汽车电子制造中，车身电子控制单元（Body ECU）的PCB分板工序对加工精度、效率与稳定性要求极高。为实现多连板向单板的精准分离，专用分板机结合高性能电主轴已成为主流配置。
本文结合实际案例，解析Nakanishi电主轴NR3060-AQC+马达EM-3060J在PCB穿孔切割中的应用优势。
一、加工条件概览

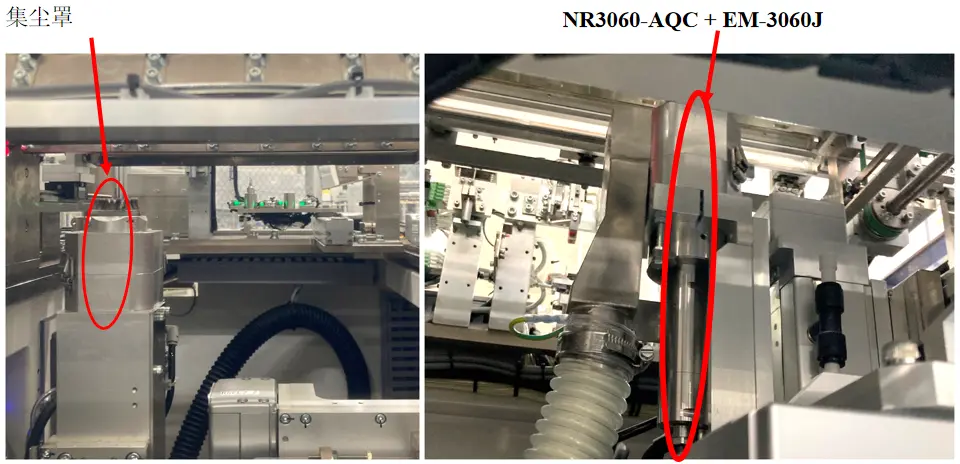

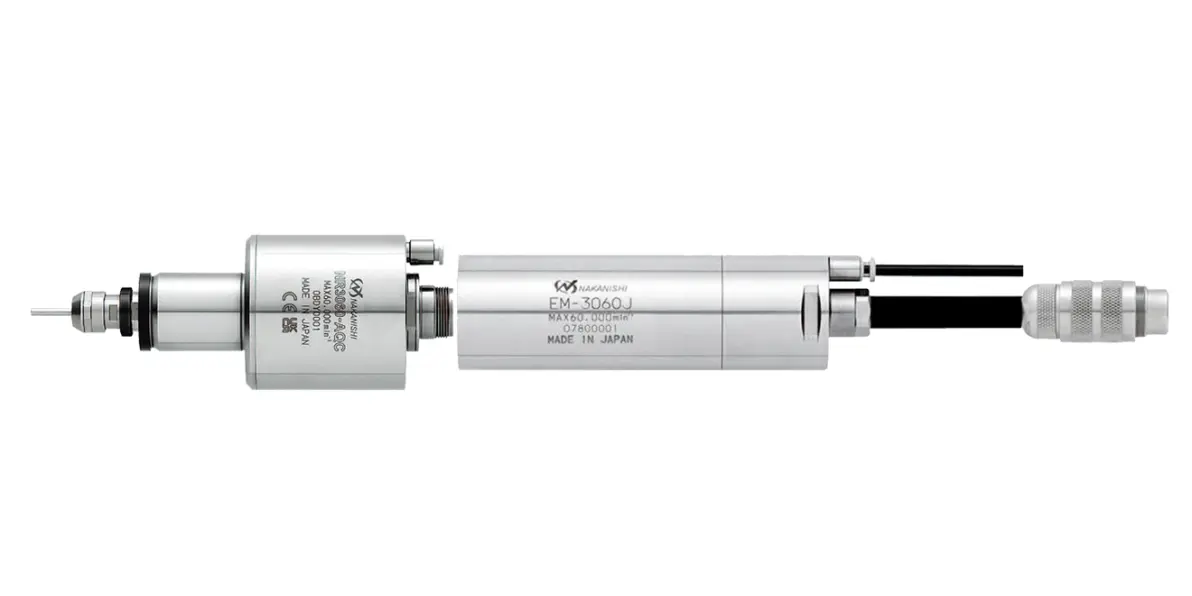

・电主轴：NR3060-AQC+EM-3060J
・加工机械 ：专用机
・工具：定制路由器钻头、刀片直径φ1.5×6.5mm
・工件：PCB（玻璃环氧树脂），厚度1.2毫米
・转速：50,000min-1
・进给：7.0 mm/sec（F420）
二、核心优势解析
1. 高速稳定，适配小径刀具
小直径刀具对转速要求高。NAKANISHI电主轴提供稳定高速输出，确保切割断面整齐、毛刺可控，满足精细分板需求。
2. 气动快换，提高节拍效率
NR3060-AQC具备气动快换功能，显著缩短换刀时间，提升整线产能。
3. 易清洁、易维护
主轴结构便于清除切割过程中产生的碎屑，降低维护成本，延长使用寿命。
在车载电子自动化生产线上，PCB分板质量直接影响后续装配与可靠性。凭借高速性能与成熟结构设计，NAKANISHI电主轴为Body ECU分板加工提供了高效、稳定的解决方案。
