做硬件设计的朋友对 LDO 肯定不陌生，这个被称为低压差稳压器的 “小元件”，是电子设备稳定供电的关键！但很多人栽就栽在 LDO 的 PCB 设计上，布局、布线稍不注意，轻则输出电压不稳、抗干扰差，重则直接影响整个设备的性能。

今天就把 LDO 电源 PCB 设计的核心要点一次性讲透，从基础认知到布局、布线实操，通俗易懂，新手也能照着做，再也不用踩坑！

先搞懂：LDO 到底是什么？

LDO 是 Low Drop-Out 的缩写，也就是低压差稳压器，核心作用就是把高电压降到合适的低电压，给芯片、电路提供稳稳的电源。它主要由直流电压调节器和电流放大器组成，靠输入输出间的稳定压差，保证输出电压不 “跑偏”。

能成为电子设备的 “供电刚需”，全靠这 4 个硬特点：

✅低压差：压差几百毫伏到几伏，轻松实现高压转低压；

✅超稳定：输出电压不受输入电压波动影响，抗噪声、抗干扰能力拉满；

✅低功耗：线性调节设计，不用频繁切换开关，耗电少；

✅响应快：负载变化时能快速调整输出电压，供电不中断。

不管是手机、手环这类移动设备，还是通信设备、嵌入式系统，到处都有 LDO 的身影，妥妥的 “供电万金油”。

核心第一步：LDO PCB 布局，这 2 点是关键！

布局是 LDO PCB 设计的基础，布局不合理，后续布线再精细也白搭，核心原则就一个：让电源回路尽可能小，具体做好这两点就行！

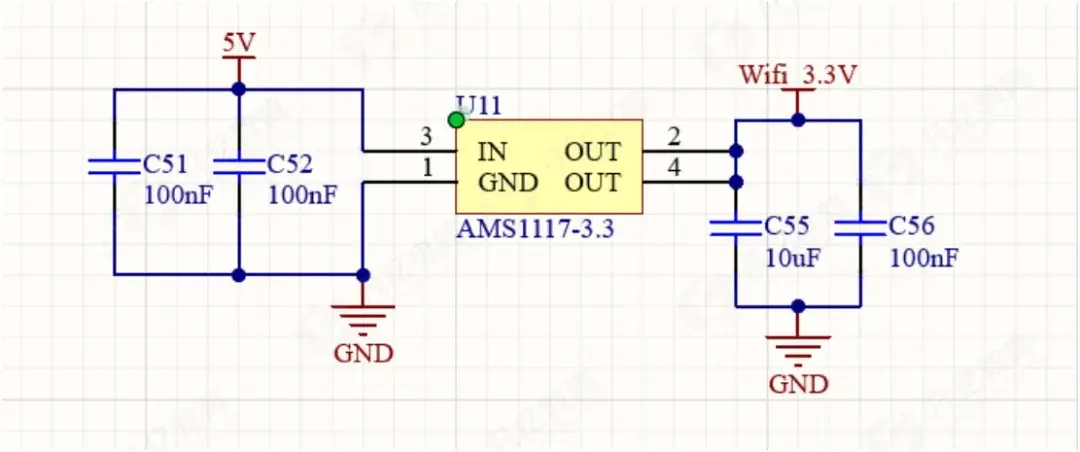

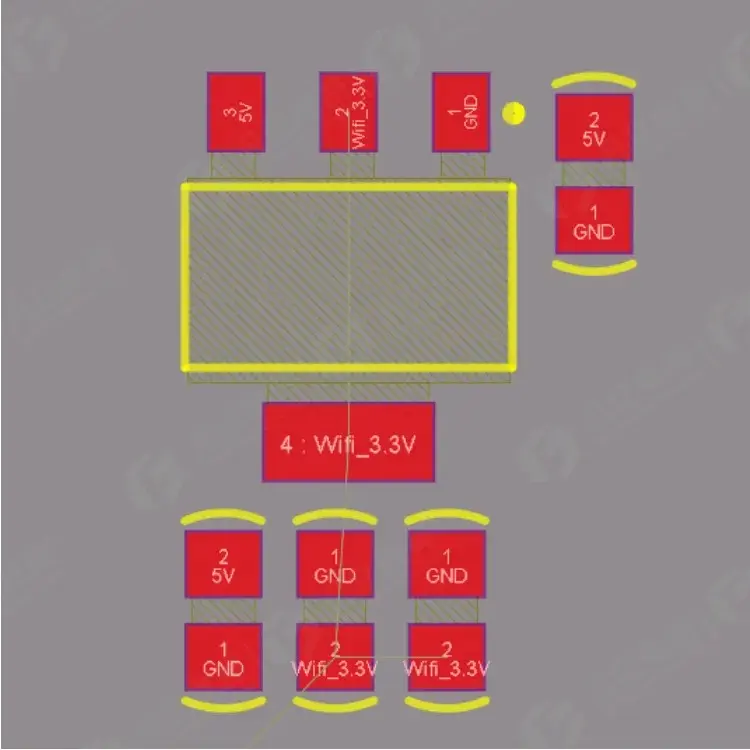

1. 布局形状选直型或 L 型，别瞎摆

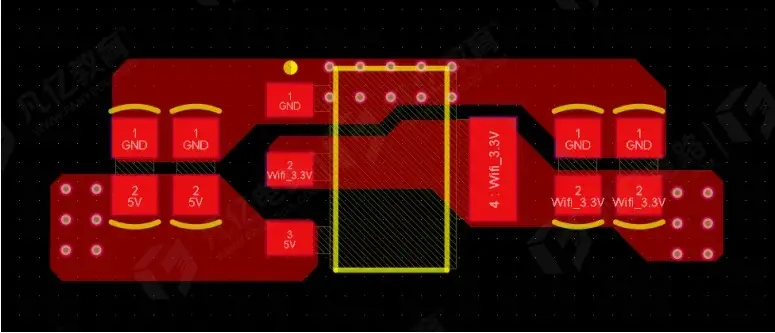

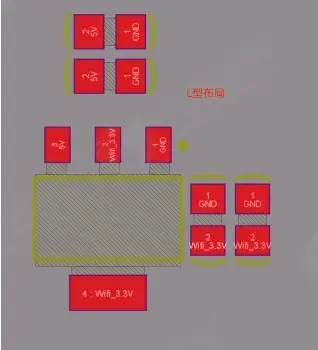

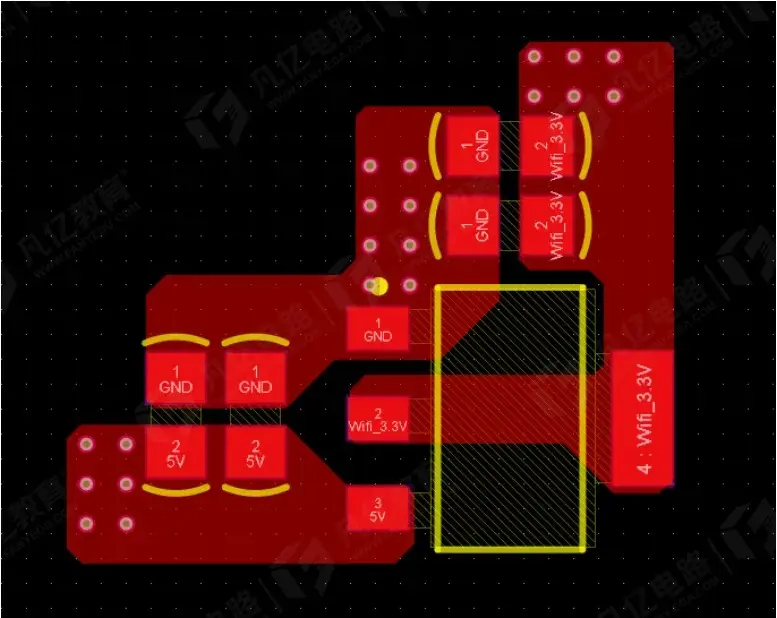

根据电源的输入和输出走向，布局优先选择一字型（直型） 或L 型，这两种布局能最大程度缩短电源回路，减少干扰和电压损耗，避免因回路过长导致的供电不稳定。

2. 滤波电容摆放，严格 “先大后小”

输入和输出端的滤波电容，摆放顺序必须是先大电容后小电容，电容的合理排布能有效滤除杂波，让输入输出的电压更平稳，这一步千万别搞反！

重中之重：LDO PCB 布线，4 个要点记死！

如果说布局是 “搭框架”，那布线就是 “走血管”，电源和地的布线直接决定 LDO 的工作效果，这 4 个实操要点，每一个都不能忽视！

1. 电源通道 + 过孔，满足载流是前提

电源走线的通道宽度、过孔的数量，都要根据实际电路的电流需求设计，必须满足载流要求，避免因走线过细、过孔太少导致发热、电压降过大。

2. 过孔位置有讲究，前后别搞混

电源输入过孔，一定要放在第一个滤波电容之前；电源输出过孔，要放在最后一个滤波电容之后，精准的过孔位置能保证滤波效果，让电源传输更顺畅。

3. GND 布线，粗一点！过孔靠近芯片管脚

地（GND）的载流通道要尽量布粗，降低接地电阻；同时，GND 的过孔要统一靠近芯片的 GND 管脚附近打，让接地回路更短，提升接地稳定性。

4. 输入地 + 输出地，必须连通保回流

输入地和输出地之间不能断开，要可靠连接在一起，保证电路有良好的回流路径，避免因地回流不畅产生杂波干扰，影响输出电压稳定性。

最后总结

LDO 的 PCB 设计看似细节多，实则核心逻辑很简单：缩短回路、保证载流、稳定接地、合理滤波。只要把布局的 “直型 / L 型 + 先大后小摆电容”，布线的 “载流 + 过孔位置 + 粗 GND + 地连通” 这几个要点做到位，就能让 LDO 发挥出最佳的供电性能，从根源上避免供电相关的设计问题。
