在四层 PCB 电路设计中，单端阻抗与差分阻抗是两类应用最广的阻抗类型，时钟信号、射频信号、普通数据信号多采用单端阻抗设计，高速总线、USB、CAN、RS485、高清视频等抗干扰要求高的信号，则普遍使用差分阻抗。二者不仅电气特性、传输原理不同，计算模型、参数影响逻辑、布线规则也存在巨大差异。

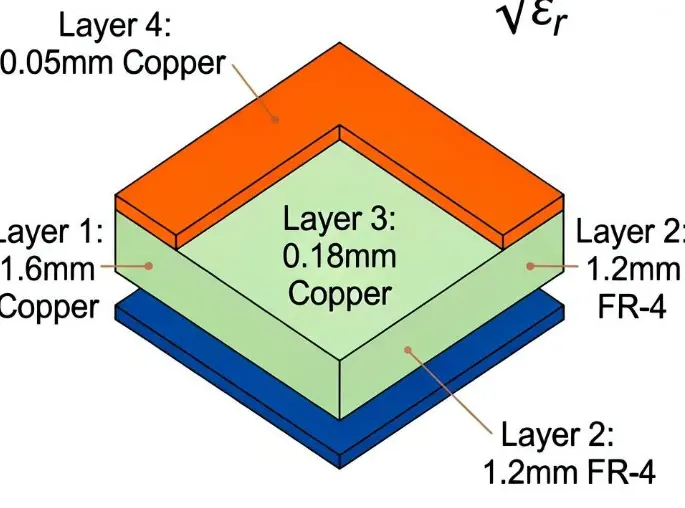

首先从原理层面区分单端传输线与差分传输线。四层板中的单端走线，依靠一根信号线加参考地平面构成回路，信号以单端电压形式传输，结构简单、布线灵活，是传统电路的主流形式。差分走线由两根等长、等宽、紧密耦合的信号线组成，信号以正负互补的形式传输，外界干扰会同时作用在两根线上，最终相互抵消，因此差分信号抗干扰能力、抗共模噪声能力远优于单端信号。在四层板 S1-GND-VCC-S2 叠层中，单端、差分走线都可以布置在表层微带线或内层带状线中，两种布线结构都支持单端与差分设计。

先讲解四层板单端阻抗的计算总结，前文已经详细介绍微带线与带状线的单端公式，这里重点梳理应用选型。单端阻抗常用规格为 50Ω、75Ω、100Ω，50Ω 是射频、天线、高频时钟的通用标准，75Ω 多用于视频、图像传输线路，100Ω 单端线在低速数字电路中较为常见。单端阻抗计算只关注三个核心参数：线宽、介质厚度、板材介电常数，走线为独立线路，无需考虑和相邻线路的间距。在四层板布局时，单端阻抗走线可以分散布置，只要保证下方参考平面完整即可，布局限制较少，适合布线空间紧张、信号速率不高的场景。

差分阻抗分为差分微带线阻抗与差分带状线阻抗，绝对不能用单端公式直接计算。差分阻抗的核心影响参数除了单线线宽、介质厚度、介电常数，新增了线间距这一关键变量，也是和单端阻抗最大的区别。差分走线依靠两根线之间的电场耦合形成传输回路，线间距越小，耦合强度越高，整体差分阻抗越低；线间距越大，耦合减弱，阻抗逐渐趋近于两条独立单端线的阻抗。行业内四层板差分阻抗最常用标准为 100Ω，部分特殊总线会选用 90Ω、120Ω 差分阻抗。

结合四层板表层微带线场景，对比单端 50Ω 与差分 100Ω 的计算差异。选用统一板材 FR-4（Dk=4.4）、铜厚 1oz、介质厚度 0.3mm，计算得出 50Ω 单端微带线标准线宽约 0.52mm。而设计 100Ω 差分微带线时，单线线宽会比 50Ω 单端线更细，同时需要严格控制两根线的中心间距，常规间距设置在 0.4~0.6mm 之间。如果随意放大线间距，差分阻抗会超出规格，差分信号的耦合特性消失，抗干扰能力大幅下降。在内层带状线场景下，规律保持一致：同等介质与板材条件下，差分带状线的单线线宽、线间距需要重新迭代计算，不能照搬表层微带线参数。

差分走线还有一个特殊参数 —— 共模阻抗，这是很多设计人员容易忽略的点。差分信号正常工作时以差模信号为主，外界干扰会转化为共模信号，共模阻抗的大小直接影响电路 EMC 电磁兼容性能。四层板中，差分走线线间距越大，共模阻抗越高；线间距越小，共模阻抗越低。在满足差分阻抗要求的前提下，合理调控线间距，平衡差模阻抗与共模阻抗，是提升产品电磁兼容能力的关键。

在布线规则上，单端与差分走线也有明确区分。单端阻抗走线仅要求线宽一致、参考平面完整即可，走线可以灵活拐弯、分支。差分走线要求更为严苛：整段差分走线必须等长、等宽、等间距，两根线路拐弯角度、路径完全一致，禁止一根线长、一根线短，禁止中途改变线宽与间距；差分对之间、差分对与其他信号线之间需要保持安全距离，避免相互串扰。在四层板多层转换时，差分对内的过孔数量、位置也要保持对称，防止阻抗突变。

结合实际应用场景做选型方案推荐。射频模块、蓝牙、WiFi 天线、高频时钟线：优先选用表层 50Ω 单端微带线，布线灵活，匹配行业通用射频阻抗标准。视频接口、同轴转接线路：选用表层 75Ω 单端微带线，适配视频传输阻抗规范。USB2.0/3.0、CAN 总线、以太网、差分音频信号：全部选用100Ω 差分走线，低速差分可走表层微带线，高速差分优先布置在内层带状线，利用内层屏蔽优势提升稳定性。工业模拟小信号、精密采集信号：推荐内层带状线单端阻抗，借助屏蔽结构隔绝外界干扰。

最后总结计算与设计避坑要点：一是严格区分单端、差分计算模型，差分必须纳入线间距参数；二是根据信号速率、干扰环境选择微带线或带状线结构；三是差分走线遵守等长、等宽、等间距布线原则；四是四层板布局始终保证参考平面完整，杜绝跨分割布线。理清二者差异，结合场景合理选型计算，就能大幅提升四层板信号传输质量，减少后期调试问题。
