在高速电路、射频模块、电源信号集成类产品中，四层 PCB 板凭借均衡的布线空间、电磁屏蔽能力与成本优势，成为工业控制、通信设备、智能家居硬件的主流板材。而阻抗控制作为四层板设计与生产的核心指标，直接决定信号传输稳定性、设备抗干扰能力与整机使用寿命，也是众多硬件工程师、PCB 工艺工程师日常工作中重点把控的环节。

首先要明确四层板的基础层叠结构，这是理解阻抗问题的前提。常规四层板层叠依次为表层信号层 L1、内层地层 L2、内层电源层 L3、底层信号层 L4，部分特殊产品会调整地层与电源层顺序，但核心逻辑一致。四层板的走线分为表层微带线、内层带状线两大类，两种走线对应的阻抗计算公式、板材影响因子完全不同，这也是四层板阻抗管控区别于单层、双层板的首要难点。微带线分布在板材最外侧，一侧接触空气介质，一侧接触芯板介质；带状线被夹在两层介质与铜箔之间，完全处于板材内部，介质厚度、铜箔厚度、介电常数的微小波动，都会直接放大带状线的阻抗偏差，这也是四层板内层阻抗精度普遍低于表层的核心原因。

其次，板材基材参数的离散性，是四层板阻抗失控的根源之一。PCB 阻抗计算高度依赖介电常数（Dk）、介质厚度、铜箔厚度三大参数。市面上通用 FR-4 板材的标称介电常数多为 4.2~4.4，但实际量产中，不同批次板材、同一张板材不同区域的介电常数会存在 ±0.15 左右的浮动。对于四层板而言，内层介质是连接信号层、地层、电源层的核心载体，介质厚度由芯板厚度、半固化片（PP）压合厚度共同决定。四层板需要经过两次压合工艺，芯板基材、半固化片叠加后，压合压力、温度、时间的细微变化，都会造成介质厚度不均匀。举例来说，当介质厚度偏差 5% 时，内层带状线阻抗偏差可达到 8% 以上，完全超出常规产品 ±10% 的通用公差要求，高频精密电路甚至要求阻抗公差控制在 ±5%，对板材与压合工艺提出了极高挑战。

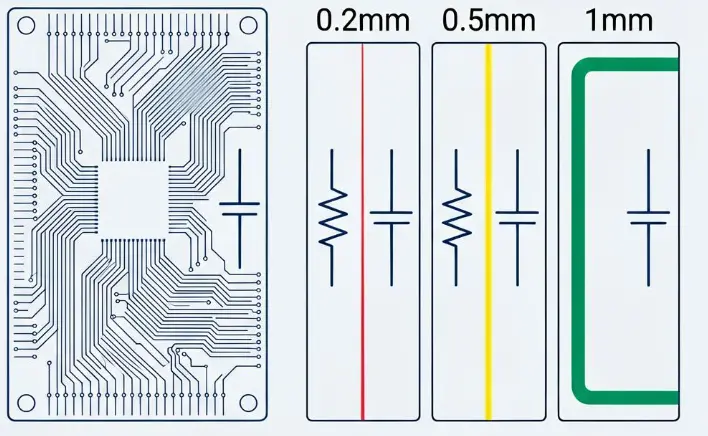

第三，布线设计不合理，会从源头埋下阻抗隐患。很多工程师直接套用双层板布线规则设计四层板，忽略层叠结构带来的差异。其一，走线线宽、线距设计未区分微带线与带状线，内层带状线所需线宽远小于表层微带线，统一线宽会导致内层阻抗整体偏高或偏低。其二，内层走线距离铜箔边缘过近、大面积铺铜区域走线疏密不均，板材压合后局部介质受力不同，厚度出现差异化，形成局部阻抗异常。其三，地层、电源层开窗、分割设计杂乱，破坏完整参考平面，信号走线失去稳定的回流路径，不仅阻抗失控，还会引发信号反射、串扰等电磁兼容问题。此外，过孔设计也是关键，四层板贯穿孔会穿透四层铜层，过孔孔径、焊盘大小、反焊盘距离不合理，会改变周边介质分布，造成过孔附近阻抗突变，在高速数字电路中极易引发信号失真。

第四，生产制程的工艺误差，是阻抗偏差的主要诱因。四层板工艺流程远比双层板复杂，开料、内层线路、压合、外层线路、蚀刻、表面处理等十余道工序，每一步都会影响最终阻抗。蚀刻工序直接决定铜导线的实际线宽与铜厚，蚀刻过度会导致线宽变窄、阻抗升高，蚀刻不足则线宽偏大、阻抗降低，四层板内外层线路分两次蚀刻，内外层蚀刻系数不一致，会造成两层信号层阻抗偏差分化。压合工序是四层板的核心工序，半固化片流胶量、压合温度曲线、压力均匀度，直接决定内层介质厚度，设备老旧、压合钢板不平整，会导致整板介质厚薄不均，出现区域性阻抗超标。同时，表面处理工艺如喷锡、沉金、阻焊涂覆，会改变表层微带线的外部介质环境，阻焊油墨厚度不均，也会小幅影响表层阻抗数值。

针对以上难点，行业内已形成成熟的全流程管控体系。设计端，工程师必须先确定标准层叠结构，借助专业阻抗仿真软件，分别计算表层微带线、内层带状线的线宽、线距，严格保证参考地层完整，优化过孔与分割区域设计。选材端，优先选用介电常数公差小、批次稳定性高的板材，针对高精度阻抗产品，指定专用低公差 FR-4 或高速板材。生产端，优化蚀刻参数，区分内外层蚀刻系数，定期校准压合设备，管控半固化片规格与流胶量，对阻抗要求严苛的产品，增加首板阻抗测试、过程抽检、成品全检环节。

四层板阻抗管控是设计、选材、工艺、检测四位一体的系统工程。并非单纯依靠生产端调整就能解决问题，需要设计工程师与工艺工程师协同配合，从源头规避风险，再通过标准化生产流程把控细节。随着高速通信、车载电子、工业精密设备不断发展，四层板阻抗精度要求还会持续提升，吃透层叠结构、理解阻抗影响因子、规范全流程标准，才能稳定把控四层板阻抗品质，满足各类高端电子产品的使用需求。
