千兆以太网、百兆网口、以太网交换机板卡这类局域网网络通信硬件，四层 PCB 是行业标准化选型方案。相较于单双面板微带传输结构，四层板可规划信号层、地层、电源层的分层架构，让高速差分网线以带状线形式在两层介质之间传输，介质环境更封闭均匀，阻抗稳定性、抗电磁辐射、抗外界干扰能力大幅提升。不少自研网口硬件出现数据包丢失、网络吞吐量上不去、高低温环境下网口反复断连，核心问题并非 PHY 芯片或网变选型失误，而是四层板叠层结构不合理、传输介质参数失控、差分走线违背带状线设计准则。

标准四层 PCB 经典叠层顺序从上至下依次为：顶层信号层 L1、地层 L2、电源层 L3、底层信号层 L4。L1 与 L2 之间、L3 与 L4 之间为介质基材，L1 走线属于微带线，夹在地层与空气之间；若将以太网差分数据线布置在 L2 与 L3 之间，则为完整带状线，上下均有金属参考平面包裹，介电环境完全一致，差分阻抗波动极小，是千兆网最理想的传输介质形态。带状线结构外部电磁干扰很难穿透两层金属平面耦合进差分信号，同时信号向外辐射泄露被地层完全屏蔽，不会干扰板上其他射频、模拟电路。而如果直接在顶层走网口差分线，仅下方单层地参考，属于非对称微带线，板材厚度公差、铜厚偏差极易造成 100Ω 差分阻抗偏离标准值 ±15% 以上，以太网 PHY 芯片接收端信号判别出错，产生丢包与误码。

传输介质的核心参数为介电常数与介质厚度，直接决定差分线宽线距。FR4 常规 DK 值 4.2，若 L2 地层与 L3 电源层之间介质厚度 0.2mm，1oz 铜箔带状线想要精准控制 100Ω 以太网标准差分阻抗，差分线线宽 0.15mm，对内线间距 0.18mm 即可。叠层设计最忌讳随意修改介质厚度，部分设计为压缩板厚将中间介质压至 0.1mm 以下，工艺压合公差会让阻抗大面积漂移，批量 PCB 网口性能一致性极差。同时电源层不能随意大面积开窗，地层一旦出现大尺寸镂空，带状线失去完整参考平面，传输介质等效结构被破坏，阻抗跳变，信号完整性彻底失控。

网口隔离变压器是 PCB 传输介质与外接网线的衔接关键节点。变压器一侧连接 PHY 芯片差分引脚，一侧连接 RJ45 插座，两段差分走线必须分区域严格隔离，中间依靠变压器实现强弱电隔离与噪声阻断。PHY 端差分走线紧贴芯片引脚出线，全程差分等长布线，长度误差控制在 5mm 以内；RJ45 端走线同样成对平行，远离开关电源、电机驱动等高噪声走线。四层板地层在变压器下方需要做分割挖空处理，断开两侧地平面，防止共地串扰将网口外部浪涌、静电直接导入主控电路，这一步属于传输介质的电气隔离设计，缺失该操作极易导致雷击、静电打坏网口芯片。

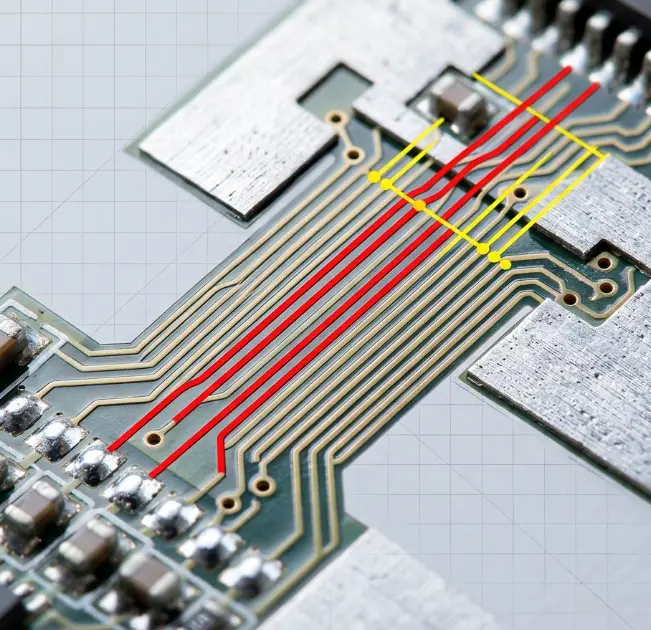

布线长度与过孔管控同样决定传输介质性能。千兆以太网信号有效传输距离在 PCB 板内建议不超过 150mm，过长走线寄生电感电容累积，信号上升沿退化。差分对严禁中途拆分走线、穿插其他信号线，每一次单独打过孔都会破坏差分耦合结构，等效改变局部传输介质结构。如需换层必须两根差分线同步打孔，孔位并排对齐，减少阻抗不连续点。另外电源层与地层之间多放置 0402 封装去耦电容，缩短电源回路，降低电源噪声对参考平面的扰动，保障参考地电位稳定，间接固定带状线传输介质的电气基准。

四层 PCB 依靠双层参考平面构建封闭带状线传输通道，是千兆有线网络通信性价比最高的介质载体。叠层优先保证差分信号线被完整地平面包裹，严格按照板材 DK 值计算线宽线距，做好地平面分割与等长约束，就能从传输物理层杜绝网口卡顿、丢包、断网等常见故障。若涉及 2.5G 及以上速率以太网，四层板介质架构冗余不足，需要升级六层及以上 PCB 优化多层传输通道。
