多网口交换机、服务器主板、车载中央网关、5G 基带转接板等设备，存在多路以太网、PCIE、SATA 等多路并行高速网络传输需求，单四层 PCB 信号层数量不足，参考平面容易被大量走线割裂，传输介质环境杂乱，信道之间相互串扰，出现数据信道互相抢占、传输速率受限、端口之间数据干扰报错等问题。六层、八层、十层等高阶多层 PCB 通过多组地层与电源层交错排布，为每一组高速差分通信链路分配独立且连续的参考平面，划分互不干扰的传输介质通道，实现多网络信道并行稳定传输。

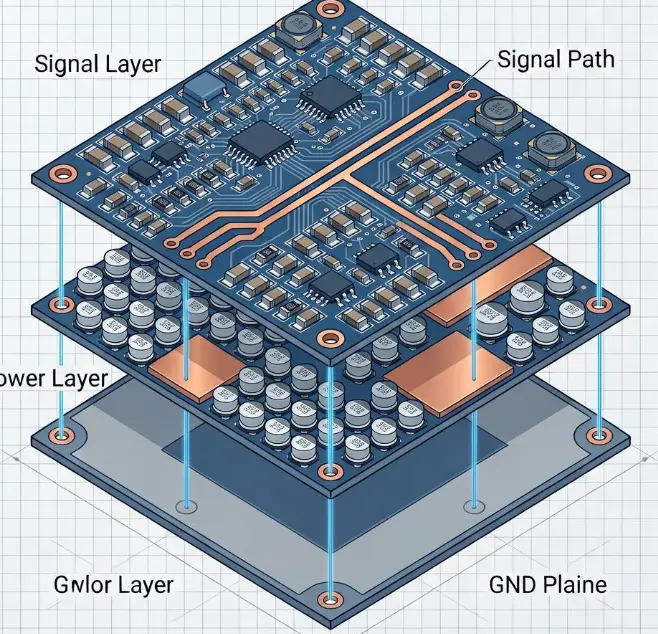

最常用六层 PCB 标准叠层方案：顶层信号 - 地层 - 信号 - 电源 - 地层 - 底层信号。该结构拥有两层独立完整地层，可分别为上层差分链路、中层内层差分链路提供参考基准。顶层与底层走线采用微带传输介质，中间第三层信号被上下地层包裹，属于标准带状线介质。在多网口交换机设计中，可以将 8 路网口 PHY 芯片差分数据线全部布置在第三内层，上下均有地平面屏蔽，每一路以太网差分链路拥有一致的传输介质环境，各路信道之间被地层物理隔离，相邻端口不会发生信号串扰。如果将多路高速线全部挤在顶层单层走线，线间距被迫缩小，不同网络信道走线耦合干扰，数据包会出现跨端口错发，交换机转发逻辑异常。高阶多层板利用地层作为屏蔽隔离层，本质是用金属介质实现信道之间电磁解耦。

八层 PCB 叠层可进一步细化电源域与参考地，例如信号 - 地 - 信号 - 电源 - 电源 - 信号 - 地 - 信号，形成双地层包裹两组内层信号层。针对 PCIE 高速互联总线这类速率可达数 Gbps 的通信协议，对传输介质阻抗连续性要求极高，内层嵌入式带状线结构介质厚度均匀，受外界装配、温度形变影响极小，阻抗公差可以控制在 ±5% 以内，远优于外层微带线。多层 PCB 压合工序带来的板材涨缩是介质参数最大变量，因此高速通信链路尽量布局在板卡中心区域，避开板边涨缩形变最明显的位置，防止介质层拉伸导致线宽偏移、阻抗失配。同时同一条差分走线全程固定在同一层，尽量减少换层过孔，每一处过孔都会引入介质不连续点，造成信号反射，高速串行通信对反射损耗极为敏感。

多电源域分割是高阶 PCB 介质设计容易疏漏的点。网口供电、主控芯片供电、外设接口供电分属不同电源层区域，地层不能跨电源域大面积连通，否则不同回路的噪声会通过参考平面耦合进通信传输链路。地层分割缝隙不能横穿高速差分信号线下方，一旦参考地断开，传输介质回流路径被迫绕远，回路面积激增，抗干扰能力直接下降。正确做法是在地层分割处使用 0Ω 电阻单点桥接，保证直流电位统一，同时阻断交流噪声大面积串扰。

对于十层及以上背板级 PCB，多用于机架式设备多板卡互联背板，板卡之间高速通信链路全部走内层带状线，整板多层地网构建三维屏蔽体系，背板内部多条传输信道完全隔离，即便数十路网络同时全速传输，也不会出现信道干扰。这类超大尺寸 PCB 必须在 CAM 阶段针对板材经纬向涨缩做菲林补偿，保证整张板材各处介质厚度、线宽一致性，避免局部传输链路介质参数超标。

高阶多层 PCB 的核心价值是通过分层搭建多组独立屏蔽式传输介质通道，解决多通道网络并行通信的串扰与阻抗一致性难题。层数越多，可划分的独立传输信道越多，电磁隔离效果越强，但生产成本与工艺难度同步上升。项目选型时根据通信通道数量、单链路传输速率匹配对应叠层结构，避免层数冗余造成成本浪费，也不能盲目缩减层数导致传输介质环境缺失引发系统性通信故障。
