一、PCB 板材涨缩特性与层压工序公差的生成原理

FR-4 基材由玻纤布与环氧树脂高温压制而成，板材在经历开料烘烤、棕化、内层线路蚀刻、高温压合、高温钻孔等多道热制程时，树脂基体受热软化冷却固化，板材会产生固定的纵向、横向胀缩量，也就是板材涨缩公差。玻纤布经纬向编织密度不一致，导致板材 X 轴、Y 轴涨缩系数存在明显差异，大尺寸 PCB 板面两个方向形变数值不同，是多层板层间对位偏差最主要的诱因。内层线路图形在板材胀缩后坐标发生偏移，表层按照原始坐标钻孔，必然出现孔环偏移、内层线路被钻孔切割的不良现象。常规 FR-4 板材总涨缩量大约在 0.03%~0.08% 之间，板材尺寸越大，累积绝对偏移量越高，边长 400mm 以上的大板，纯板材涨缩即可带来 0.12mm 以上的坐标偏差，已经超出常规孔位公差范围。多层板压合过程中，多张半固化片、铜箔在高温高压下贴合固化，压力分布不均、半固化片树脂流动差异，会产生板厚公差、层间介质厚度公差。介质厚度是受控阻抗计算的核心参数，介质厚度公差会直接造成阻抗值漂移，精度要求高的阻抗板，层压介质公差需要严格管控。

二、板厚公差、介质层公差对应的电气与散热隐患

成品 PCB 整体板厚存在固定公差区间，标准 1.6mm 板材公差为 1.45mm~1.75mm，板厚偏薄会导致 PCB 整体刚性下降，整机装配锁紧螺丝时容易发生板面形变，挤压内部线路与孔壁结构；板厚偏厚会造成壳体装配空间不足，PCB 无法装入设备腔体。大功率 PCB 依靠内层铜皮导热散热，实际板厚变化改变板材导热路径厚度，板面温升分布与仿真结果出现偏差。多层板每一层介质厚度的公差波动，相比整体板厚公差影响更大。差分阻抗、微带线、带状线阻抗高度依赖介质厚度，半固化片树脂受压流动会造成局部介质厚度变薄或者增厚，同一块电路板不同区域阻抗数值离散化。普通数字电路板介质公差 ±10% 即可满足需求，高频射频板介质公差一般管控在 ±5% 以内。厚铜多层 PCB 压合难度更高，铜箔本身具备刚性，挤压过程中树脂填充不均匀，极易出现板厚局部凸起、凹陷，不仅影响阻抗，还会造成 SMT 贴片时板面平整度变差。

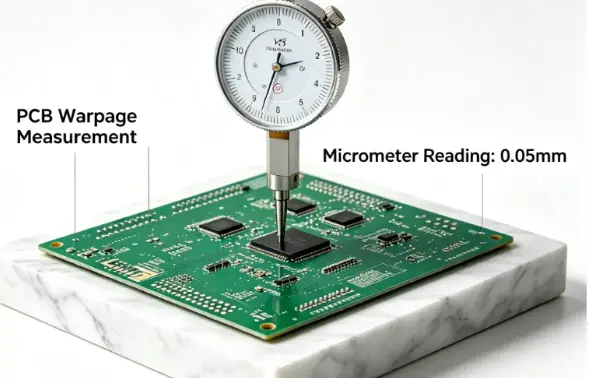

三、翘曲度公差的影响：贴片焊接失效、器件受力损伤

PCB 翘曲度由板材涨缩不均、多层结构应力不平衡、单面大面积铺铜设计不对称引发，属于层压制程衍生的重要公差指标。SMT 回流焊高温环境下，翘曲的 PCB 受热形变加剧，BGA 芯片底部焊球受力不均，部分焊球受压过大被压溃，部分焊球悬空虚焊，设备工作震动后故障频发。插件波峰焊时，翘曲板面无法与焊锡液面平行，出现局部上锡不足、漏焊问题。IPC 标准规定 PCB 翘曲度最大值 0.75%，汽车电子、工业控制主板要求≤0.5%，超高精密 BGA 板需收紧至 0.3% 以内。大面积单面铺铜、单侧密集器件布局，会加大板面应力失衡，设计时正反面铜皮铺设尽量对称，缓解翘曲公差超标问题。板材烘烤除湿工序不到位，内部水汽受热膨胀，也会造成板面永久性翘曲变形。

四、多层板抵消涨缩公差的标准化设计手段

大尺寸多层 PCB 设计完成后，交付板厂进行涨缩系数补偿，板厂根据板材实测涨缩比例缩放内层底片图形，抵消后期板材形变带来的层偏问题。布局阶段尽量将 BGA、精密孔位放置在 PCB 板面中心区域，板面中心涨缩偏移量最小，边缘区域形变最为明显。阻抗设计时同时考虑线宽公差与介质厚度公差双重叠加影响，预留阻抗公差余量，优先选用厚度均匀性更好的低流动半固化片。PCB 设计正反面铜箔面积配比均衡，大面积接地铜皮对称排布，降低压合后的板面翘曲数值。板材投料前执行高温烘烤除湿处理，减少内部水汽造成的形变偏差。在图纸中根据层数、板体尺寸标注对应的层压、板厚、翘曲公差等级，多层板类产品务必重视涨缩公差管控，规避批量层偏、阻抗不良等隐蔽性质量缺陷。
