在PCB 设计工作中，焊盘形态选择常常被工程师当作次要细节处理。很多设计人员习惯直接复用方形焊盘，忽略圆形焊盘独特的电气、工艺优势与适用边界。圆形焊盘是 PCB 最基础的焊盘类型之一，广泛应用于通孔器件、分立元件、测试点以及高频电路，但是选型不当会引发焊接虚焊、掉件、阻抗异常等批量问题。

一、圆形焊盘的结构特点与基础优势

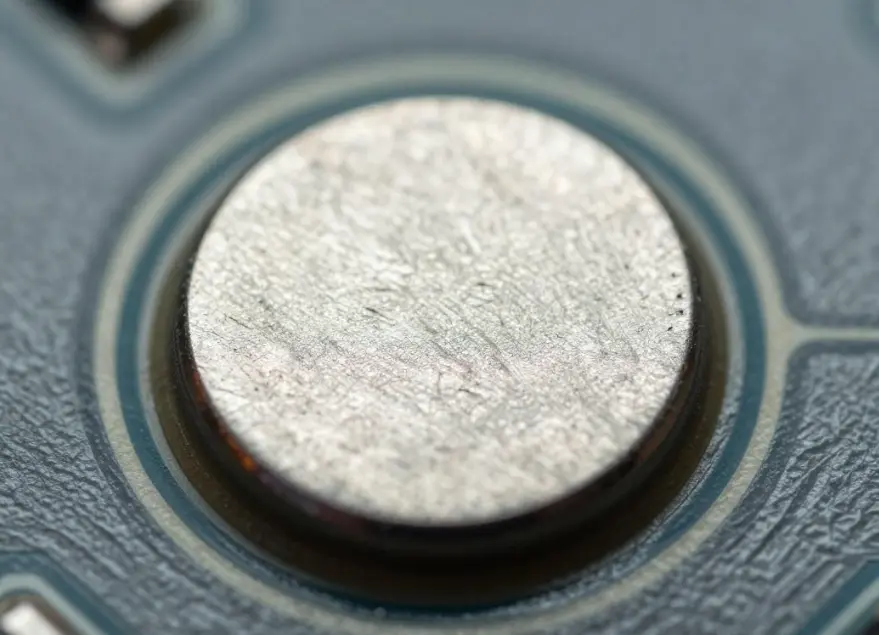

圆形焊盘由中心钻孔、环形铜皮焊区构成，铜皮轮廓为正圆形。从 PCB 制造工艺角度来看，圆形轮廓在曝光、蚀刻环节，图形边缘应力均匀，不存在方形焊盘四角蚀刻偏薄、尖角铜残留的问题。蚀刻时铜箔电流分布均匀，图形成型一致性更好，批量生产下焊盘尺寸公差更容易管控。

在焊接层面，圆形焊盘的锡膏浸润具有各向同性。熔融焊锡在圆形铜面上会均匀铺展，不会出现方形焊盘边角锡珠、边角虚焊的现象。对于通孔插装器件，圆形焊盘环绕孔位，引脚四周焊料厚度均匀，机械抗拉强度更加均衡，抗振动能力更强，在工业控制、车载设备等振动工况产品中优势明显。

电气性能上，圆形焊盘没有尖角，不存在电场集中效应，高压电路中可以降低尖端放电风险；高频信号线路上，平滑轮廓能够减少信号反射，降低局部阻抗突变。当然圆形焊盘同样存在短板，相同孔径下，圆形焊盘占用 PCB 面积更大，在高密度细间距板卡上，会挤占布线通道，这也是高密度 BGA 区域很少使用大尺寸圆形焊盘的核心原因。

二、圆形焊盘推荐使用场景

第一类场景，通孔插装元器件焊盘。电阻、电容、接插件引脚、变压器引脚等直插元件优先选用圆形焊盘。直插元件引脚插入孔内，四周需要均匀焊料包裹，圆形焊盘可以保证 360 度焊料填充，在冲击、振动环境下提升焊点可靠性。 第二类场景，PCB 测试点。测试探针头部多为圆锥形，圆形测试焊盘可以保证探针接触稳定，不会出现探针打滑、接触不良，是 ICT、飞针测试的首选焊盘样式。 第三类场景，高压、安规相关电路节点。圆形无尖角结构，降低局部电场强度，减少电弧、爬电风险，满足电源类 PCB 安规设计需求。 第四类场景，射频、高频单点连接节点，平滑轮廓减少阻抗不连续，降低信号反射损耗。

三、不适合使用圆形焊盘的场景

高密度 SMT 贴装的方形引脚芯片、QFP 封装，一般采用方形或者矩形焊盘。芯片引脚为矩形，矩形焊盘可以匹配引脚外形，在有限空间最大化焊盘接触面积，如果强行替换圆形焊盘，焊盘面积不足会产生虚焊，同时占用更大空间导致布线拥堵。另外，极窄间距阵列焊盘区域，圆形焊盘会缩小焊盘之间的间距，带来短路风险，这类场景应当规避。

四、选型实操要点

选型时优先确定孔径，再匹配焊盘环宽。通孔圆形焊盘的环宽，常规最低要求 0.2mm，高可靠产品建议≥0.3mm。环宽过小，蚀刻工艺波动下容易出现焊盘破环、缺口。同时需要结合板材厚度，厚板需要适当加大焊盘直径，保证金属化孔与外层焊盘连接可靠。

同时，DFM 审查阶段要统一焊盘库规范，避免同一个项目内同类器件混用方形、圆形焊盘，造成生产混淆。库文件中要区分插件圆形焊盘、测试点圆形焊盘，分别设置不同的尺寸参数。

圆形焊盘并非简单的外观选择，而是结合电气性能、制程能力、产品使用环境综合决策的结果。合理选型可以有效提升焊点可靠性，降低 PCB 生产的不良率；盲目套用则会造成空间浪费与工艺隐患。
