很多硬件团队反复出现圆形焊盘设计错误，根源并不是工程师个人疏忽，而是缺少统一、标准化的焊盘库。不同设计师自建焊盘，同名焊盘尺寸、阻焊层定义不统一，项目交接、迭代改版时，出现圆形焊盘参数混乱，投板后引发良率问题。搭建规范的 PCB 圆形焊盘元件库，并且建立版本管控机制，是企业硬件研发标准化的基础工作。

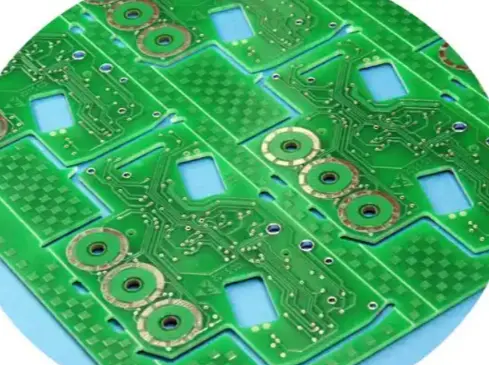

一、圆形焊盘库分类体系搭建

按照用途，将圆形焊盘划分为四大类，独立建库，禁止混用：通孔器件圆形焊盘、测试点圆形焊盘、过孔互联圆形焊盘（含 NPAD 内层焊盘）、接地散热圆形焊盘。每一类下面，按照孔径、铜厚、产品可靠性等级再细分。

通孔器件焊盘库：区分普通消费级、工业高可靠两类。同孔径下，工业级产品焊盘环宽预留更大余量。每个焊盘条目，除焊盘尺寸外，附带说明适用引脚直径、推荐铜厚、最小环宽、阻焊开口参数。 测试点焊盘库：分为带孔测试焊盘、无孔圆形裸铜测试盘。标注适配测试设备探针直径，例如 1.0mm 探针对应 1.5mm 圆形测试焊盘。测试焊盘禁止附带多余铺铜，避免影响探针接触。 过孔焊盘库：分为信号过孔、电源大电流过孔，配套对应内层反焊盘图形，高速板和普通板分开。库文件包含各层焊盘定义，自动处理非功能焊盘的有无选项。 散热接地圆形焊盘：用于功率器件接地孔，库内预设花焊盘（热隔离焊盘）图形，预设不同数量铜颈，方便工程师直接调用，不用每次手动绘制铜颈。

库文件命名规则需要统一，例如 PAD-CIRC-D09-OD16，代表钻孔 0.9mm，外径 1.6mm 圆形焊盘。命名直观，便于团队检索，避免名称混乱。

二、焊盘库各层图形规范

一个完整圆形焊盘，需要同时包含顶层铜、底层铜、各个内层铜、阻焊层、锡膏层。很多自制焊盘库只绘制铜层，遗漏阻焊层、锡膏层，造成生产文件出错。 锡膏层（solder mask paste）：SMT 圆形焊盘需要锡膏层，插件通孔圆形焊盘一般不需要锡膏层。很多错误库给通孔焊盘增加锡膏窗口，导致钢网漏锡，产生大量锡珠。 阻焊层：阻焊开口图形必须和焊盘匹配，统一单边放大 0.1~0.15mm，库内固化参数，避免工程师手动修改阻焊尺寸带来偏差。 内层图层：多层板焊盘库，提前定义内层焊盘、反焊盘，保证每一层图形同步更新，修改焊盘参数时所有图层联动变更。

三、库校验与入库审核流程

新建或者修改圆形焊盘，不能直接投入项目使用，必须经过库管理员审核，分为两步校验。第一步几何参数校验，自动检查环宽、焊盘与阻焊间距、铜颈宽度，标记不符合工艺规范的焊盘。第二步导出 Gerber 预览，检查各图层图形是否匹配，有无图层缺失。校验通过后才可以入库。

同时，禁止设计师在原理图、PCB 中直接手动绘制圆形焊盘。手动绘制焊盘不会进入库版本管理，改版时容易被遗忘，产生隐性风险。所有焊盘调用，必须从标准库放置。

四、版本管控机制

焊盘库采用版本号管理，V1.0、V1.1 迭代升级，每次变更记录变更原因、影响范围。例如当工厂工艺升级，最小环宽参数调整，需要更新对应圆形焊盘，版本升级并且记录变更日志。旧版本焊盘保留归档，老项目继续沿用旧库，新项目使用新版库，防止改版后历史项目参数被意外改动。

每次项目归档时，打包项目使用的焊盘库快照，永久保存。后续产品改版、复盘失效问题时，可以回溯当时使用的焊盘参数，定位问题根源。很多失效案例，就是改版过程中焊盘库被静默更新，参数变化引发批量不良。

五、团队培训与落地要点

标准化库搭建完成不等于落地，需要组织硬件工程师、PCB 布局工程师培训，讲解不同圆形焊盘的适用场景，区分插件焊盘、测试焊盘、高速过孔焊盘的选用规则。定期巡检项目 PCB，抽查是否存在手动绘制非标圆形焊盘，及时纠正不规范设计习惯。

标准化圆形焊盘元件库，是从源头规避焊盘尺寸错误、图层缺失的核心手段，减少重复设计工作量，统一团队设计规范，降低 PCB 投板后的不良风险。规范分类、图层完整、版本可追溯的焊盘库，能够显著提升硬件研发效率与产品可靠性。
