仿真、模拟、有限元分析、多物理场……这些术语是不是早已成为每位仿真人的“日常”?大家是否知晓其背后的技术原理和演进趋势,正深刻地改变着世界?Ansys全新推出【Simulation Topics】系列专题,邀您一起探索仿真世界。本专题将以“一期一会”的形式,携手各领域专家,围绕Ansys全产品线的技术优势,带您深入解析流体、结构、电子设计及电磁仿真、光学、光子学、半导体、自动驾驶、汽车、声学、航空航天、材料等多个关键领域,让复杂的专业知识触手可及。

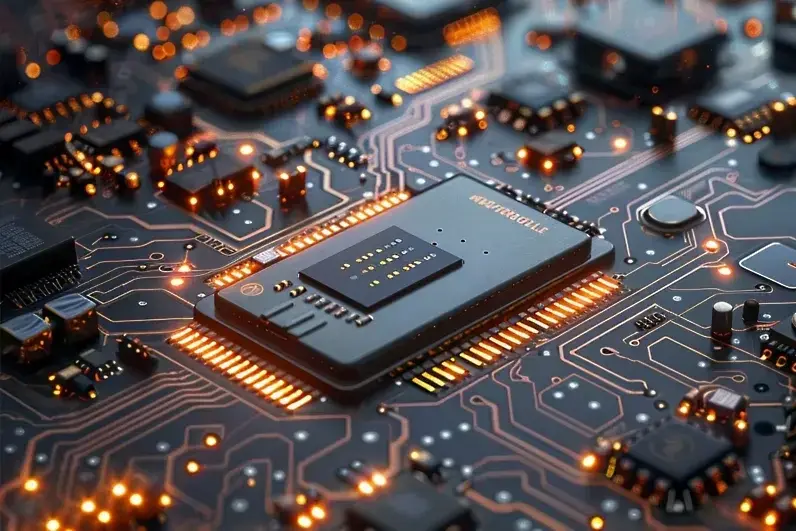

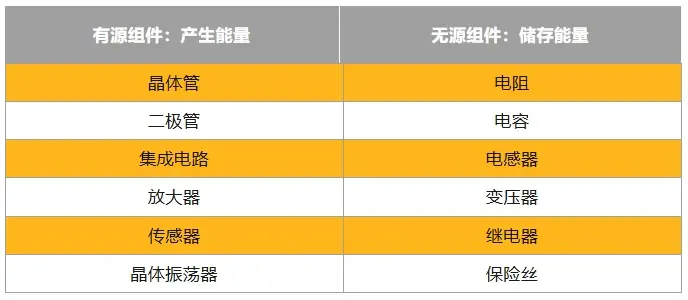

印刷电路板(PCB)是一种用于固定和连接电路组件的机械基板。几乎所有现代消费电子设备和配件,包括手机、平板电脑、智能手表、无线充电器和电源等,都要用到PCB。这些多材料、多层板构成了印刷电路板组装(PCBA)的稳定基础,负责引导有源组件和无源组件之间的电流。
PCB的底层通常由坚固的非导电材料组合而成,这些材料具有绝缘性、防水性和温度稳定性。常见的PCB材料包括FR4、金属和聚酰亚胺(PI)。在选择PCB材料时,成本节省、功能性(如热膨胀)和环保性等都是需要考虑的因素。
在PCB的底层上蚀刻着将信号从一点传输到另一点的路径。这些薄体被称为“迹线”,通常由铜制成,铜是一种高导电性材料,其中电子在组件间移动时电阻很小。
PCB类型
不同类型的PCB具有不同的性能品质,并且通常根据所用基板的延展性进行分类。这些基板可以是刚性、柔性或刚柔结合型的。
除了这三种主要类型之外,PCB还可以根据其它标准进行分类,例如组件布局(单面或双面PCB)、材料(金属芯或陶瓷PCB)、连接密度(高密度互连和超高密度互连PCB)或层数(16层PCB)。
刚性PCB是使用最广泛的印刷电路板类型
按行业划分的PCB应用
如果一款产品有接通开关,那么其很可能具有PCB。PCB几乎被用于所有电子设备,其应用范围涵盖各行业和各类设备。
PCB设计基础知识
早期的电路板设计依赖于通孔结构,随后是表面贴装技术(SMT)。几十年来,设计都由手工绘制而成,这使得制造速度缓慢且成本高昂。计算机的引入使得整个设计流程发生了变化,不仅加速了生产,还提高了产品的一致性和功能。如今,制造商使用仿真软件进行PCB设计,以便在开发的各个环节都能对其设计进行建模、分析和验证。
PCB设计面临的挑战包括尺寸限制、热因素、电迁移、机械集成和电源效率。这些复杂性要求设计人员与不同领域的专家合作,以确保在整个流程中解决电气、结构和热工程方面的问题。
PCB设计流程:
PCB是如何制造的?
上述流程完成后,就可以开始制造电路板了。PCB制造是一个包含许多关键阶段的多阶段流程,其中,关键步骤包括打印、蚀刻、压板、钻孔、丝印和掩膜。
PCB的未来
作为现代电子产品的支柱,PCB将随着其所支持的设备和机器的不断小型化、灵活化和功能强化而继续发展。微型化以及透明和可拉伸的材料,将使PCB能够以多种有趣的方式与电子产品设计相辅相成。随着电气化推动汽车和航空航天领域的创新,PCB将在确定清洁能源如何为通信和导航等系统提供动力方面发挥重要作用。

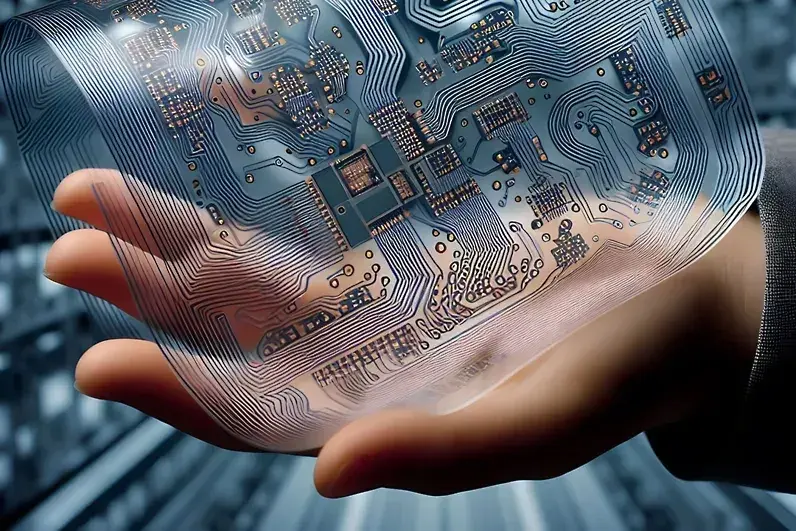

透明PCB由陶瓷或玻璃制成,以便于观察设备
