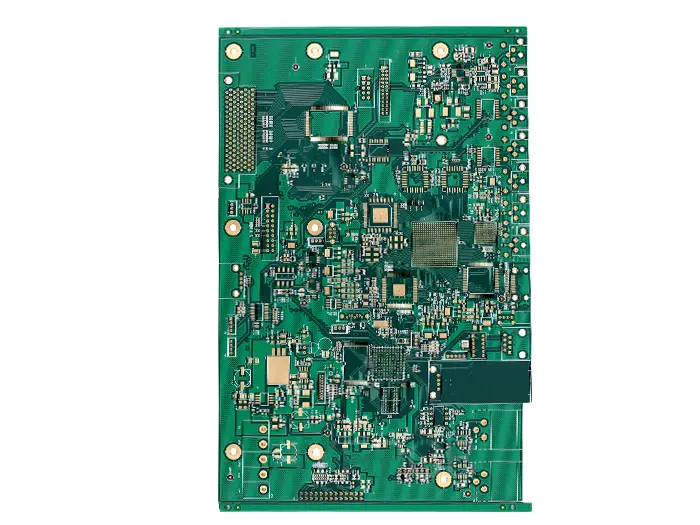

线路是 PCB 实现电气连接的核心载体，六层板包含表层与两层内层信号线路，受多层叠加、内层蚀刻空间受限等工艺影响，线路 DFM 规范远严于普通四层板。

PCB 蚀刻是利用化学药液腐蚀掉多余铜箔，保留设计线路的工艺，蚀刻精度直接决定线路成型质量。常规量产工厂的蚀刻精度误差约为 ±0.02mm，六层板内层处于密闭叠加状态，药液流通性差，蚀刻难度远高于外层，这也是表层与内层线路参数不能统一的核心原因。结合行业通用 DFM 标准，针对 1oz 标准铜厚的六层板，表层最小线宽、线距建议设置为 3.5mil/3.5mil，常规布线区域尽量放宽至 4mil/4mil，预留充足的蚀刻余量。而内层线路作为管控重点，最小线宽、线距强制要求不低于 4mil/4mil，绝对避免 3mil 及以下的极限设计。

很多工程师为了提升布线密度，在内层高密度区域压缩线宽线距，这是典型的 DFM 设计缺陷。六层板内层铜箔经过压合后，表面平整度略低于外层，药液渗透不均匀。当内层线宽小于 3mil 时，极易出现过蚀刻问题，线路被药液过度腐蚀，线宽持续变细，通电后发热加剧，长期使用会直接断路；若线距小于 3mil，线路之间的残留铜渣无法被彻底清除，会造成相邻线路隐性短路，这类缺陷在外观检测中难以发现，后期整机调试故障排查难度极大。针对 BGA 芯片下方、连接器引脚区等高密度布线区域，DFM 规范要求内层线距进一步提升至 4.5mil 以上，高密度区域单独做线路优化，不套用通用参数。

除了基础线宽线距，走线形态也是线路 DFM 的重要组成部分。六层板多层走线交叉、换层频繁，设计时严禁出现锐角走线、直角走线。小于 90° 的锐角走线，会让铜箔在蚀刻后形成应力集中点，加上六层板压合、焊接的高温作用，锐角位置极易出现铜箔断裂。行业统一规范要求，所有线路转角采用 45° 斜角或圆弧过渡，圆弧走线半径不小于线宽的 1.5 倍。同时，内层尽量避免过长的平行密布线，长距离平行线路会加剧信号串扰，也会让蚀刻药液滞留，增加短路风险，平行走线长度超过 5mm 时，需拉大线距或调整走线路径。

大电流线路的线路 DFM 需要单独区分设计标准。六层板电源线路、功率回路承载电流较大，不能沿用普通信号线路参数。按照通用换算标准，1oz 铜厚条件下，每 1A 电流需要 40mil 线宽，设计时根据实际工作电流加宽线路，禁止用细线路承载大电流。大电流铺铜区域与信号线之间，设置不低于 5mil 的安全间距，防止大电流区域发热影响周边线路。另外，大面积铺铜与单根线路的衔接位置，做到平滑过渡，不要出现窄颈走线，窄颈位置电流集中、发热量大，同时也是蚀刻薄弱点，容易出现断裂。

阻焊匹配也是线路 DFM 容易忽略的环节。六层板表层线路紧邻阻焊层，线路与焊盘之间、相邻线路之间的阻焊桥必须保证宽度。常规线路对应的阻焊桥最小宽度不低于 3mil，密脚器件引脚之间阻焊桥不得缺失，无阻焊桥会导致回流焊时相邻线路连锡。对于表层细线路，不要紧贴板边布置，线路距离板边最小距离保留 0.3mm 以上，板边在裁切、磨边工序中容易磨损，贴近板边的线路极易破损。

在设计实操中，建议工程师建立分层参数管控思维，将表层、内层线路参数分开设置，不要一键统一全局线宽线距。完成布线后，借助 DFM 检测工具重点筛查内层极限线宽、锐角走线、密平行线路等风险点。

六层板线路 DFM 的核心是拒绝极限设计，适配蚀刻工艺。表层、内层差异化设置参数，规范走线形态、合理规划大电流线路与阻焊间距，用设计冗余换取生产稳定性。线路作为 PCB 的 “血管”，只有遵循 DFM 规范，才能从设计端杜绝大部分蚀刻不良，让六层板兼顾布线密度与长期使用可靠性。
