在多层 PCB 设计领域，六层板是工业控制、通信设备、嵌入式产品应用最广泛的板型之一，兼顾布线密度、信号完整性与制造成本。很多工程师将设计重心放在线路布局与器件排布上，却忽略了叠层结构 DFM 设计，这也是六层板量产阶段出现翘曲、层间错位、阻抗偏差等问题的核心诱因。

DFM 即可制造性设计，核心逻辑是让设计方案完全匹配 PCB 工厂的压合、蚀刻、钻孔等工艺流程。六层板不同于双层、四层板，其经过多次芯板叠加、高温高压压合，层间应力、板材收缩、铜皮分布都会直接影响成品良率，而中心对称叠层是六层板叠层 DFM 的首要准则。常规六层板标准层序分为两大类，一类是通用信号板结构：顶层信号 - 内层信号 - 地层 - 电源层 - 内层信号 - 底层信号；另一类是高速专用结构：顶层信号 - 地层 - 内层信号 - 内层信号 - 电源层 - 底层信号。无论选用哪种结构，都必须保证以板面中心为轴，上下层芯板厚度、铜箔克重、半固化片（PP 片）规格完全一致。

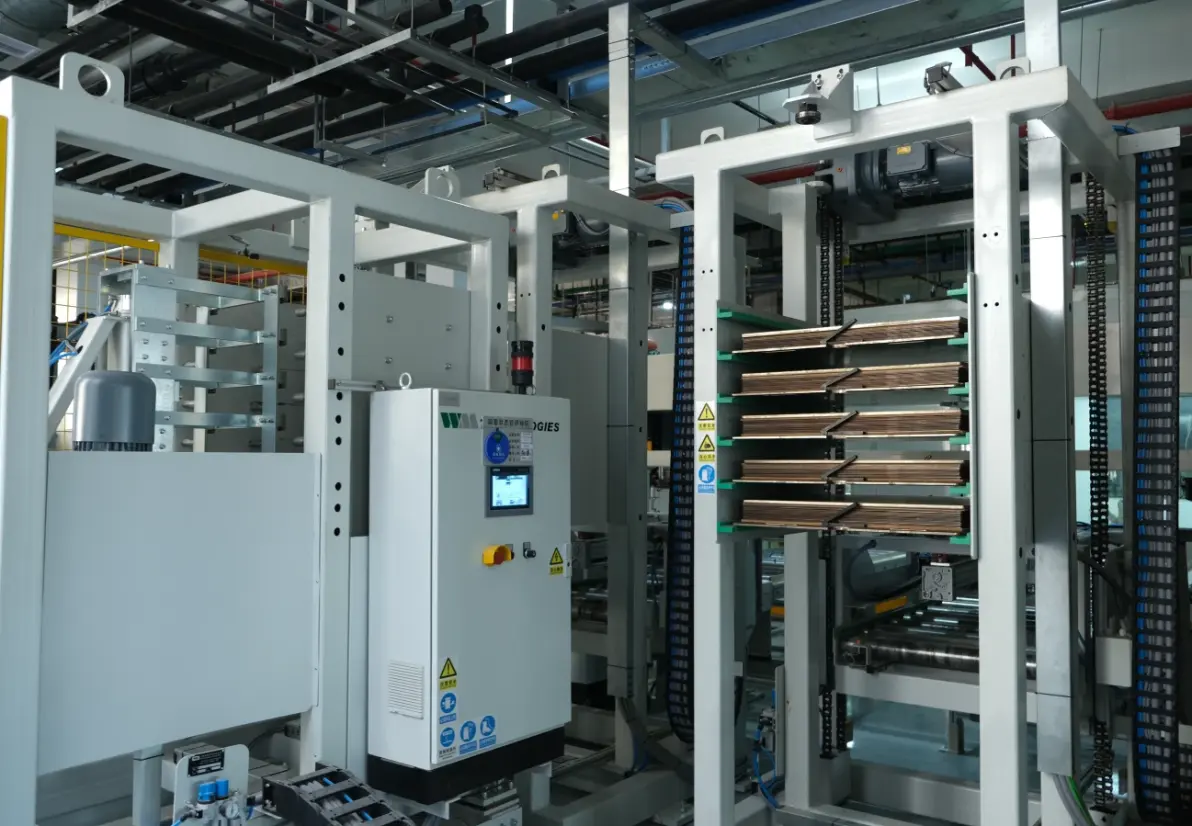

非对称叠层是设计中最常见的误区。部分工程师为了简化布线，随意调换地层、电源层位置，或是搭配不同厚度的芯板与 PP 片。在层压工序中，六层板压合温度通常达到 180℃以上，压力均匀分布在板面，不对称结构会导致各层收缩率出现差值，累计偏差最大可达 0.5%。成品板材会出现明显翘曲，翘曲度一旦超过 0.8%，不仅无法满足 SMT 贴片的平整度要求，还会引发后续钻孔层偏、焊盘切环等致命缺陷，整板直接报废。对于常规 FR-4 板材六层板，行业通用标准为芯板厚度误差控制在 ±0.02mm 以内，同位置 PP 片型号、胶含量必须统一，严禁混搭不同厂商、不同规格的辅材。

铜皮均衡分布是叠层 DFM 的第二大要点，也是容易被忽视的细节。六层板压合过程中，铜箔与绝缘基材的热膨胀系数存在差异，若某一层大面积整板铺铜，而对称层走线稀疏、铜皮占比过低，板面受力会严重失衡。行业建议六层板各层铜皮覆盖率控制在 40% 至 70% 区间内，对于地层、电源层这类大面积铺铜区域，不要设计整块实心铜皮，可均匀开设网格铜，网格线宽与间距不低于 8mil。针对局部超大铜皮区域，采用分段拆分布局，避免铜皮集中在板面单侧，以此平衡层间应力，从源头降低板翘风险。

在叠层方案选型上，DFM 规范要求优先采用行业通用标准化方案。通用叠层搭配工厂常备板材与 PP 片，生产时无需重新调试压合参数，既能提升生产效率、缩短交期，也能减少工艺调试带来的不良。如果产品有阻抗控制、耐高温、高绝缘等特殊需求，可在通用叠层基础上局部微调，不要全盘推翻标准结构。同时，设计阶段需提前明确成品板厚，常规六层板成品厚度分为 1.2mm、1.6mm、2.0mm 三大主流规格，不同板厚对应的芯板、PP 片组合方案固定，强行在标准板厚内增加额外层结构，会导致压合不实、层间空洞。

除此之外，叠层设计还要配合后续工艺预留冗余。若六层板搭载 BGA、QFP 等高密度器件，内层布线密集，在叠层规划时适当增加内层绝缘层厚度，降低信号串扰的同时，也能提升蚀刻工艺的容错率。对于高压、大功率产品，电源层与地层之间选用高胶量 PP 片，强化绝缘性能与结合力。

六层板叠层 DFM 并非复杂的高端设计技巧，而是一套标准化的基础规范。坚守对称叠层、均衡铜皮分布、选用通用结构三大原则，就能规避绝大多数层压不良。对于工程师而言，摒弃 “重布线、轻叠层” 的固有思维，将 DFM 理念融入叠层设计初期，才能让六层板设计方案兼顾性能与可制造性，实现量产良率稳步提升。
