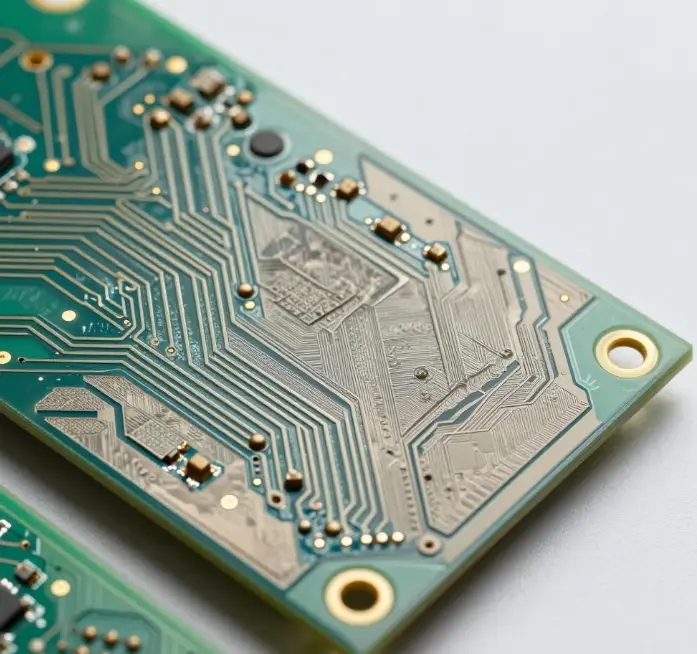

多数企业仅在产品报废后考虑回收处置，忽略前端 PCB 设计阶段对回收效率的决定性影响。相同功能的两款 PCBA，合理的可回收化布局可让金属回收率提升 15%、非金属再生利用率提升 30%，同时大幅降低拆解、分选工序的人工与设备成本。欧盟生态设计指令、国内新版废弃电子目录已将 “易回收设计” 纳入产品准入审核要求，车载、通信基站、服务器等高产值设备必须配套可回收设计文件。

第一维度：基材与焊料、镀层标准化选型，消除回收分离的化学壁垒。基板优先选用动态可逆无卤可回收环氧板材，杜绝传统溴化交联 FR4 批量使用；短期一次性产品可选用水溶性植物纤维基板。焊料统一采用无铅 SAC305 锡银铜焊料，整机禁止混用含铅、铋、镉多元低温焊料，多种焊锡混杂会大幅提升金属分选难度。镀层做统一化管控：连接器金手指统一薄镀金（0.03μm），禁止局部加厚镀金、局部化学镀钯分区混用；接地铜箔、功率铜统一电解铜，避免电镀铜、压延铜混合布局；表面处理优先沉金、沉锡，减少喷锡大面积镀层堆积，喷锡厚锡层易形成锡铜合金包裹细线路，降低湿法回收铜纯度。严禁板面局部使用导电银浆、碳油，银、碳杂质混入金属颗粒，增加贵金属分离工序成本。

第二维度：金属分区布局设计，减少破碎后多金属相互包裹。高价值贵金属触点集中在 PCB 单侧边角区域，独立划分贵金属区块，与电源铜、信号线路预留 2mm 空白基材隔离带；大电流加厚铜区域集中排布于板框一侧，与细间距信号线分区；各类连接器模块化集中，不分散穿插在板面各处。长条形多 PIN 插座两端定位孔采用铁质紧固件，与铜基板物理隔离，拆解时可直接拆卸分离铁件，避免破碎后铁颗粒混杂铜粉。禁止将镀金 BGA、大铜焊盘、碳油走线交错密集排布，混杂布局破碎后金属颗粒互相包裹，涡流分选、湿法浸取回收率同步下滑。

第三维度：板材结构与孔型优化，降低非金属再生提纯难度。多层板设计减少盲埋孔、树脂填充孔使用，盲埋孔内部固化树脂无法通过流体解离完全剥离，提升非金属废料杂质含量；必须使用盲孔时选用树脂填充比例低于 30% 的工艺。板厚统一选用 1.6mm 标准厚度，避免 0.6mm、2.0mm 多种厚度板材混用，混合破碎后粒径差异过大，静电分选分离效率下降。板边预留标准化工艺边框，报废前可裁切边框单独回收铜箔，主体板材完整留存便于模块化拆解；V-Cut 分板槽深度控制在板厚 1/3 以内，整机报废后可沿 V 槽拆分独立功能模块，无需整板破碎。

第四维度：PCBA 组装配套可回收工艺，减少拆解预处理污染。元器件固定优先卡扣、标准 M2.5 以上螺丝，避免强力胶水、环氧胶密封元器件；导热垫片选用硅橡胶单一材质，不混合玻纤、金属颗粒填充；屏蔽罩采用卡扣式安装，杜绝焊死屏蔽罩，人工拆解 5 分钟即可分离金属屏蔽件。三防涂覆选用水溶性可剥离保护漆，报废后温水浸泡即可去除，禁止使用永久性环氧树脂三防漆，固化后会包裹全部线路，大幅提升化学解离药剂消耗。元器件按材质模块化分区焊接，电源模块、信号模块、射频模块物理隔离，报废后可分模块拆解分类回收。

可回收 PCB 正向设计核心逻辑是 “减少混杂、方便分离”，从材料化学组分、金属空间分布、板材结构、组装工艺全链条规避回收过程中的分离难点。研发阶段同步执行这套标准化规范，不仅满足国内外环保法规审核要求，还能显著降低企业报废板材处理成本，提升各类金属、基板非金属材料再生利用率，实现产品全生命周期绿色管控。
