PCB的使用体验贯穿硬件产品研发、量产、运维、售后全生命周期，性能、调试、耐久三大核心体验要点，直接决定产品的稳定性、性价比与市场竞争力。多数产品的品质短板，并非核心技术问题，而是PCB使用体验细节优化不到位。想要打造高品质硬件产品，必须以三大核心体验为导向，从设计、选材、工艺、落地全流程优化升级。

一、性能体验落地优化：精准设计，筑牢设备运行根基

性能体验优化的核心目标，是让PCB适配全工况运行需求，彻底杜绝偶发故障、性能漂移、工况不稳等问题，重点从信号、供电、散热三个维度落地优化。

信号性能优化：高速、高频电路严格执行阻抗匹配设计，根据信号类型精准设定阻抗参数与线宽线距，差分线严格遵循等长等距布线规范，控制长度误差在合理范围。高低速信号、强弱电信号分区布局，采用完整地层隔离干扰，高频信号做好包地屏蔽，坚守3W布线间距原则，最大限度降低串扰与电磁干扰，保障信号传输纯净稳定。模拟电路单独分区布线，避开功率器件干扰区域，提升采样精度。

供电性能优化：重构电源布线逻辑，所有功率走线遵循短、粗、直原则，杜绝细长弯折走线。根据负载电流精准匹配走线铜厚与线宽，大电流节点增加过孔数量，降低导通电阻与发热损耗。电源芯片就近布置去耦电容、储能电容，缩短供电回路，抑制电压纹波与动态压降。多层板优先规划专属电源层与地层，实现大面积均匀供电，提升供电稳定性。

散热性能优化：建立热分区布局机制，功率器件、发热模块集中规划散热区域，远离热敏器件、精密器件。发热器件下方预留大面积铺铜散热，必要时预留散热焊盘与散热孔，加速热量传导。避免高密度热量堆积，保证PCB满载运行时温度均匀、无局部过热，杜绝高温引发的性能衰减与器件老化问题。

二、运维体验落地优化：细节赋能，提升全流程使用效率

运维体验优化聚焦落地实用，通过细节改造，让PCB更适配研发调试、量产测试、售后返修的全场景需求，核心落地三大优化动作。

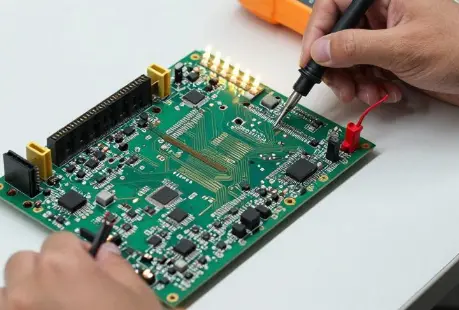

系统化测试点位布局：全面梳理电路关键节点，所有电源支路、核心芯片引脚、信号总线、模拟采样端口全部预留标准化测试点。测试点统一排布在空旷区域，避开器件遮挡、散热区域，搭配清晰丝印编号，实现故障快速定位、数据精准测量，大幅缩短调试与排查周期。

人性化器件与接口布局：调试接口、指示灯、按键、下载端口全部板边外露，支持免拆机调试运维。易损器件、高频更换器件预留充足焊接操作空间，器件疏密排布合理，杜绝堆叠遮挡。发热器件与热敏器件物理隔离，规避返修二次损伤问题，降低维修难度与损耗。

标准化工艺与丝印设计：完善全局丝印体系，器件极性、引脚定义、功能分区、接口标识清晰完整，杜绝标识缺失、模糊、错位问题。量产PCB预留标准工艺边、定位孔、光学靶标，适配自动化贴片、测试、分板设备，兼顾人工运维与自动化量产需求，全面提升落地效率。

三、耐久体验落地优化：材质工艺双升级，延长产品生命周期

耐久体验优化是产品量产落地的核心保障，通过材质选型、工艺管控、结构加固三大手段，全面提升PCB长期使用可靠性，适配长期工况损耗。

场景化材质选型：严格按照产品使用环境匹配板材参数，工业、车载、户外设备选用高TG、高耐温、防潮等级板材，提升抗老化、抗分层、抗形变能力；精密设备选用低介电常数、低损耗板材，保障长期电气性能稳定。根据使用寿命需求匹配铜厚、基材等级，杜绝低端材质导致的早期老化失效。

精细化工艺管控：规避所有极限参数设计，线宽线距、孔径、铜厚等参数预留充足工艺余量，适配量产工艺波动。优先选用适配场景的表面工艺，潮湿、长期存放、高频对接场景选用沉金工艺，提升抗氧化与接触稳定性；常规量产选用高性价比喷锡工艺。严控阻焊工艺，保证涂层均匀厚实，杜绝露铜、脱落、漏电隐患。

结构化可靠性加固：针对接口焊盘、功率焊盘、高频受力区域做加固设计，增加铺铜面积与过孔固定，提升抗振动、抗插拔能力。优化拼板与外形工艺，平衡板材受力，避免组装、使用过程中形变开裂。规范过孔工艺，加厚孔壁铜层，杜绝长期振动导致的孔壁断裂、线路断路问题。

坚持以性能、运维、耐久三大核心体验为导向做优化，能够从根源提升PCB落地品质，大幅降低产品故障率与运维成本。
