在 PCB 设计制造环节，过孔塞孔属于极易被工程师忽视的特殊工艺。很多硬件设计者简单认为塞孔就是把过孔堵住，防止焊锡流淌，却混淆油墨塞孔、树脂塞孔、电镀填孔三者之间的本质差异。选型错误会带来 BGA 虚焊、高温回流开裂、信号阻抗漂移、CAF 电化学迁移等批量失效问题，轻则样板调试失败，重则量产阶段大规模返工报废。

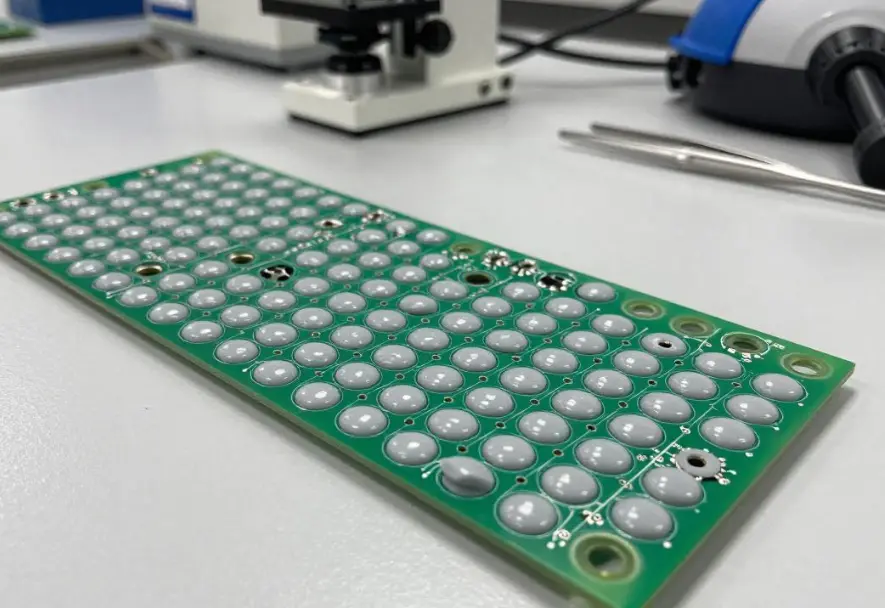

一、PCB 塞孔的核心作用

塞孔工艺核心价值可以归纳为四大方向。第一，装配防护，SMT 回流焊接过程中，避免锡膏流入通孔内部，产生锡珠、少锡、虚焊等焊接缺陷，同时防止助焊剂残留藏于孔内。第二，绝缘防潮，封闭过孔内腔，隔绝水汽、腐蚀性气体进入板材内部，降低高压环境下漏电、CAF 迁移失效风险。第三，平面重构，针对 HDI 盘中孔设计，通过填充、研磨实现焊盘表面平整，满足高密度 BGA 器件贴装需求。第四，信号完整性优化，消除过孔内部空气介质，降低高速信号传输时阻抗突变、谐振、信号损耗问题。

但并非所有过孔都需要塞孔，普通通孔如果没有贴装、防护要求，可以保留开窗，盲目塞孔只会增加制造成本，还会引入新的工艺缺陷。工程师需要结合产品定位、工作环境、器件密度综合评估，不能直接照搬其他项目的设计要求。

二、三大主流塞孔工艺原理拆解

1. 阻焊油墨塞孔（绿油塞孔）

油墨塞孔是行业最通用工艺，在阻焊工序同步完成，依靠丝网印刷将感光阻焊油墨压入过孔内部，曝光显影高温固化实现孔口封堵。该工艺最大优势是工序简单，无需新增大量特殊设备，常规板厂均可实现，成本低廉，普通中小孔径通孔均可加工。短板同样十分突出，油墨固化过程存在明显收缩，孔内很难做到 100% 密实填充，内部极易留存气泡空腔；耐热性能有限，多次回流焊冲击后，孔口油墨存在开裂脱落风险，平整度较差，严禁用于 BGA 焊盘上的盘中孔场景。适合消费类普通双层板、四层板，无高密度 BGA 器件，工作环境温和的产品。

2. 真空树脂塞孔

树脂塞孔使用专用热固环氧树脂，依靠真空塞孔设备在负压环境下将树脂压入过孔，高温充分固化后进行板面研磨，部分场景会追加电镀盖帽，实现孔口与板面齐平。环氧树脂收缩率低，填充密实度高，耐高温、耐潮湿、耐化学腐蚀性能远优于阻焊油墨。缺点是工艺流程长，包含真空填充、分段固化、研磨等多道工序，生产周期拉长，加工成本高于油墨塞孔。主要应用 HDI 板、BGA 扇出、车载工控板、高速多层板等对可靠性和平整度有硬性要求场景。

3. 电镀填孔

电镀填孔属于高阶填孔工艺，依靠脉冲电镀，使用铜金属直接将盲孔或者过孔完全填满，形成实心铜柱。导热导电性能最优，表面平整度极高，是任意层互联、堆叠盲孔的核心工艺。但是设备、药水维护成本极高，加工价格昂贵，对板厚孔径比管控严格，多用于服务器、高端通信设备等极高密度 PCB 产品，普通项目极少使用。

三、工艺选型的初步判断逻辑

拿到设计文件，优先梳理三个维度信息：器件密度，是否存在 0.5mm 及以下 Pitch 的 BGA，是否使用盘中孔；产品工况，工作温度区间、湿度、电压等级，是否车载、工业户外环境；信号速率，是否存在 10Gbps 以上高速差分信号。普通消费电子产品，过孔远离 BGA 焊盘，优先油墨塞孔；高密度、高可靠项目直接选用树脂塞孔；追求极致散热与互连密度再评估电镀填孔。很多工程师踩坑就在于，高可靠产品为压缩成本选用油墨塞孔，后期出现批量可靠性故障，反而付出更高代价。

塞孔不是标准化通用工艺，不同工艺材料、流程、性能差距巨大，选型不能一概而论。设计阶段就要完成工艺预判，而不是交给板厂默认处理。只有匹配产品实际需求，才能平衡成本、交期、可靠性。
