PCB闭合边框（板框闭合轮廓）是定义电路板外形尺寸、加工边界、工艺范围的核心基础，也是生产厂家外形切割、锣边、定位加工的唯一依据。闭合边框缺失、边框开口、轮廓不闭合、多段边框不衔接等问题，是PCB出图高频错误之一。很多工程师忽视板框闭合性校验，认为绘制轮廓即可，殊不知不闭合边框会直接导致生产设备无法识别加工范围，引发外形报废、尺寸偏差、工艺异常等一系列量产问题，是新手工程师和快速迭代项目的典型通病。

一、闭合边框缺失的四类常见故障形态

完整边框缺失，即设计文件未绘制任何机械层板框轮廓，仅保留线路布局，出图后无有效外形边界。此类问题多出现于快速改版、模板复用项目，工程师删除旧版边框后未重新绘制，或误隐藏机械层边框图层，导致生产文件无加工依据，厂家无法开展外形切割作业，直接退回返工。

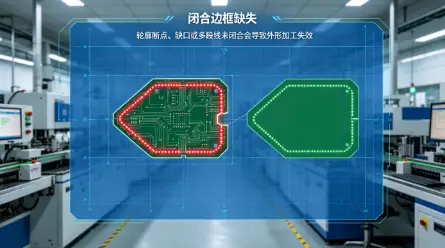

边框轮廓不闭合是最高发故障，板框线条存在断点、缺口、交叉重叠，边角衔接处存在微小缝隙，多由手动描框、线条拖拽失误导致。部分工程师为简化操作，采用多段线条拼接板框，未执行闭合对齐命令，看似轮廓完整，实则存在微米级缺口，生产设备判定为无效轮廓，无法生成加工刀路。

冗余边框与局部边框缺失并存，改版设计中残留旧版局部边框线条，新版边框未完整覆盖，形成多段杂乱轮廓；或异形板、圆弧板设计中，圆弧拐角、倒角区域线条缺失，导致局部边框不完整，引发局部外形加工偏差。此外，禁止布线层边框与机械层边框不一致，也会造成工艺判定混乱，等效于边框功能缺失。

二、边框不闭合引发的量产与工艺危害

最直接的影响是外形加工失效，生产设备无法识别非闭合轮廓，无法生成锣边、切割、成型刀路，整批文件无法投产，延误生产排期。强行加工会出现PCB外形尺寸错乱、边角缺失、异形轮廓变形，导致成品板无法适配外壳、定位孔错位，完全丧失装配价值。

边框缺失会引发连锁工艺异常，无闭合板框界定工艺范围，厂家阻焊、丝印、铺铜工艺无法精准限位，出现边缘铜箔裸露、丝印超出板边、阻焊偏移等问题。同时，电气检测无边界约束，板边走线、铺铜无法触发安全间距规则，生产后易出现板边短路、漏电隐患，大幅降低产品安全性与可靠性。

批量生产中，边框微小不闭合问题排查难度大，容易漏检流入量产，造成整批板材外形报废，大幅增加生产成本，尤其对于精密异形PCB、超薄板材，边框偏差带来的损耗更为严重。

三、闭合边框标准化设计与校验规范

统一板框设计标准，所有PCB必须在专属机械层绘制唯一闭合边框，杜绝多图层、多段杂乱边框叠加。矩形板框采用软件自带矩形工具一键生成，异形、圆弧板框绘制完成后，必须执行闭合、对齐、去重命令，消除线条断点、缝隙、重叠问题，保证轮廓完整闭合、线条顺滑无异常。

建立双层边框校验机制，设计端核对机械层与禁布层边框完全重合，双重界定加工与电气边界；出图前通过CAM软件轮廓检测工具，自动筛查边框闭合性、完整性、唯一性，精准识别微米级断点和缺口。改版项目优先删除所有旧版边框残留线条，再绘制新版轮廓，杜绝冗余边框干扰。

严格把控板框闭合性，是PCB顺利投产的前置基础，可彻底规避外形加工批量报废问题。
