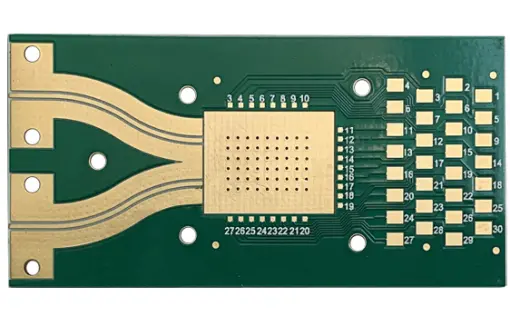

LED 照明、大功率电源、电机驱动板、新能源功率模块，这类设备工作期间功率器件会释放出巨大热量。如果依旧选用普通 FR‑4 玻纤板，热量很难向外散发，元器件长期高温运行寿命大幅缩短，甚至出现过热烧毁。这时就需要使用金属基散热电路板，大家最常听见的铝基板就是金属基板当中最典型的一员。很多工程师对铝基板内部材料结构一知半解，混淆绝缘层、导热层、金属底板的概念。

一、金属基板三层基础材料结构

金属基电路板，行业简称 MCPCB，从内向外一共分为三层结构：导电铜箔线路层、绝缘导热介质层、金属散热基底。三层材料通过高温压合粘结成一块完整板材。 最上层和普通覆铜板一致，为电解铜箔，后续蚀刻形成电源走线，承载大电流。中间一层最为关键：绝缘导热层。它既要做到电气绝缘，隔离走线铜箔和下方金属底板，又必须具备优秀导热能力，将芯片产生的热量快速传导到底板。最底层就是金属基板，起到散热、机械支撑的双重作用。 金属基板散热原理就是功率器件产生热量→铜线路→导热绝缘层→金属底板→散热器。散热能力上限主要取决于绝缘层导热系数，金属底板材料则影响整体热阻以及板材重量成本。

二、铝基板：市面上普及率最高的金属基材

铝基板的底板材料选用铝合金，常见型号为 6061、5052 铝合金板材。铝合金最大优势：导热性能良好、重量轻、价格低廉、机械加工性能优秀。 铝合金本身导热系数大约 200W/(m・K)，可以快速把热量扩散至整块底板，扩大散热面积。但是铝合金导电，所以上层线路和铝板之间必须依靠绝缘导热层隔开。绝缘层材料一般填充高导热陶瓷粉末的环氧树脂，陶瓷填料包含氧化铝、氮化硼等颗粒。填料添加比例越高，导热系数越好，板材价格也随之上升。 行业内铝基板按照导热系数划分档位：低导热 0.8‑1.0W，中导热 2.0W，高导热 3.0W‑5.0W。绝大多数 LED 灯带、开关电源选用 1‑2W 导热铝基板就足够；大功率快充、工业电源模块才需要选用 3W 以上高导热铝基板。 铝基板短板：耐高温能力有限，铝不能用来做过孔导通，金属基板一般很少设计通孔，过孔容易出现绝缘层击穿漏电。

三、铜基板：超高散热需求下的高性能基材

铜基板底层金属替换成紫铜底板。紫铜导热系数高达 401W/(m・K)，散热能力几乎是铝合金的两倍，属于金属基板当中散热第一梯队。 在同等散热面积条件下，铜基板可以带走更多热量，器件温升控制效果远优于铝基板。但是铜基板缺点也很明显，铜材料密度大，板材重量重，原材料成本比铝基板高出不少。铜容易氧化，底板表面一般会做镀镍防腐处理。 铜基板主要应用在小体积超大功率设备，例如激光器、大功率车载灯、高密度功率模块。空间狭小、散热面积有限，使用铝基板散热已经到达瓶颈时，升级铜基板就是有效的解决方案。工程师选型时，需要权衡散热收益与材料成本上涨。

四、铁基板：低成本金属散热方案优缺点分析

铁基板，底板材料选用铁板或者钢板。钢材成本低于铝、铜，机械强度高，抗形变能力优秀。但是铁的导热系数很低，大约只有 50W/(m・K)，散热性能远远落后铝和铜。 铁基板并不能依靠底板高效散热，它更多用于需要较强机械刚度，发热功率并不大的场景。部分电源板、工业控制器选用铁基板，看重的是板材不容易弯曲变形，而不是散热能力。千万不要把铁基板当做高散热板材使用，大功率项目选用铁基板，散热效果会达不到预期。同时铁基板容易生锈，底板防腐涂层必须做好。

五、金属基板选材以及设计注意事项

金属基板和普通 FR‑4 板材加工工艺差异很大，设计阶段就应当避开一系列设计陷阱。第一，金属基板尽量少打过孔，通孔穿过导热绝缘层，工艺风险高；第二，焊盘不要距离板边过近；第三，下单的时候明确标注导热系数，导热绝缘层厚度。绝缘层越薄热阻越小，但是击穿电压随之下降，绝缘耐压性能降低，二者需要平衡取舍。 还有一个误区：不是导热系数越高越好。盲目选用超高导热板材，成本大幅上涨，散热收益却微乎其微。工程师应当先完成热仿真，测算器件温升，再选择匹配导热等级的基材。

铝基板、铜基板、铁基板组成金属基散热 PCB 三大主流材料，根据设备发热功率、成本预算合理挑选散热基材，是大功率硬件项目成功的关键一步。
