在硬件行业中，同款电路方案、同款元器件，搭配不同品质的PCB，最终产品体验天差地别。劣质PCB看似成本低廉、功能可用，却存在性能不稳、调试困难、寿命极短等诸多问题，长期使用成本远超优质PCB。很多工程师无法精准辨别PCB品质优劣，只能通过后期故障反向排查。其实区分PCB好坏，无需复杂检测，只需对照性能表现、运维体验、耐久能力三大核心使用要点即可快速判定。

一、性能体验对比：稳定适配 VS 故障频发

性能体验是PCB最直观的品质差异，核心对比维度为电气稳定性、抗干扰能力、工况适配性。劣质PCB受板材劣质、工艺粗糙、设计不合理影响，性能体验存在明显短板，全工况适配能力极差。

优质PCB性能体验：电气参数高度一致，阻抗公差精准、线路导通均匀、压降损耗极低。高速信号传输无串扰、无反射、无数据丢包，模拟采样精准无漂移；供电回路稳定，满载、过载、低温、高温工况下均无电压波动、发热异常问题；电磁兼容性能优异，复杂电磁环境下不受干扰，设备功能全程稳定运行。

劣质PCB性能体验：板材介电常数不稳定、蚀刻精度差，导致线路宽窄不一、阻抗漂移严重，高速设备频繁出现传输报错、功能失灵；电源走线损耗大，满载运行发热严重、电压压降超标，引发设备重启、功率不足；接地与屏蔽工艺简陋，抗干扰能力弱，周边设备轻微干扰即可导致本机工作异常，工况适配性极差。

核心差距根源：优质PCB兼顾设计合理性与工艺稳定性，预留充足工况余量；劣质PCB仅满足基础导通，无视电气参数一致性与工况适配性，只能实现短期基础功能，无法保障长期稳定性能。

二、运维体验对比：高效便捷 VS 低效繁琐

运维体验的差距，体现在研发调试、生产测试、售后返修全流程，也是最容易被忽视的PCB品质评价维度。优质PCB以人为本，适配工程师操作习惯；劣质PCB设计粗放、细节缺失，全程增加运维难度。

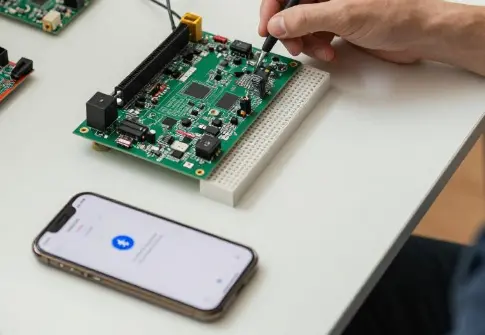

优质PCB运维体验：测试点位齐全、排布规整、丝印清晰，故障排查快速精准；器件布局疏密有度，易损件、调试件预留充足操作空间，返修便捷无损耗；接口、调试端口板边外露，支持免拆机调试；工艺边、定位孔齐全，适配自动化生产测试，人工运维与量产测试效率双高。

劣质PCB运维体验：关键节点缺失测试点，故障排查只能拆机飞线，耗时费力；器件密集堆叠、遮挡严重，高频返修器件无法拆卸，维修极易损坏周边器件；丝印模糊、标识缺失，极易出现接线、焊接失误；无标准化工艺结构，无法适配自动化设备，量产测试全靠人工，效率极低、失误率极高。

核心差距根源：优质PCB从全流程运维视角优化细节，兼顾实用性与便捷性；劣质PCB仅关注功能实现，完全忽视后期落地运维需求，导致全周期使用效率低下。

三、耐久体验对比：长效稳定 VS 快速老化

耐久体验是PCB品质的终极分水岭，直接决定产品使用寿命与售后返修率，短期使用几乎无差异，长期工况下优劣差距会无限放大。

优质PCB耐久体验：选用合规高品质板材，阻焊层厚实均匀、附着力强，表面工艺抗氧化、耐腐蚀；孔壁铜层厚实均匀，线路结构稳定，长期振动、冷热交替、潮湿环境下，不会出现氧化、漏电、断线、焊盘脱落等问题；板材抗老化、抗分层能力强，全生命周期内性能无明显衰减，设备运行稳定。

劣质PCB耐久体验：板材杂质多、等级低，长期高温运行易分层、粉化；阻焊层薄、附着力差，使用一段时间后出现脱落、露铜氧化；过孔铜层偏薄、工艺缺陷多，振动工况下极易断裂；表面工艺劣质，存放、使用过程中快速氧化，导致上锡不良、接触失效，设备故障率随使用时间持续攀升。

核心差距根源：优质PCB注重材质与工艺细节，预留充足耐久余量；劣质PCB压缩工艺成本、选用低端材质，牺牲长期可靠性换取低价优势。

通过性能、运维、耐久三大核心体验的对比，可快速精准判断PCB品质等级，为项目选型与量产落地提供核心依据。
